Y4-2X73№23F二次除尘离心风机技术解析及配件说明

作者：王军（139-7298-9387）

关键词
离心风机、引风机、Y4-2X73№23F、滑动轴承、双进气口、叶轮直径、双支撑结构、风机配件

1. 引言
离心风机是工业通风、除尘及气体输送系统中的关键设备，广泛应用于电力、冶金、化工、建材等行业。本文以Y4-2X73№23F二次除尘风机为例，详细解析其型号含义、结构特点、技术参数及关键配件，为风机选型、维护及优化提供参考。

2. 风机型号解析
离心风机的型号通常包含系列代号、进气方式、叶轮直径及支撑结构等信息。以Y4-2X73№23F为例：

Y4-2X73：表示双进气口引风机系列，适用于高温、高粉尘工况。

“Y”代表引风机（Induced Draft Fan）。

“4”表示设计序号或系列号。

“2X”表示双进气结构（Double Inlet），即叶轮两侧同时进气，提高风量及效率。

“73”可能代表特定设计参数或改进版本。

№23F：表示叶轮直径2300mm（“23”即23分米，2300mm），“F”代表双支撑结构（即两端轴承支撑）。

对比示例：

Y4-2X73№20.3F：叶轮直径2030mm，双支撑结构。

Y4-2X73№23F：叶轮更大（2300mm），适用于更高风量需求。

3. 风机结构及技术特点
3.1 总体结构
该风机采用双进气、双支撑设计，主要部件包括：

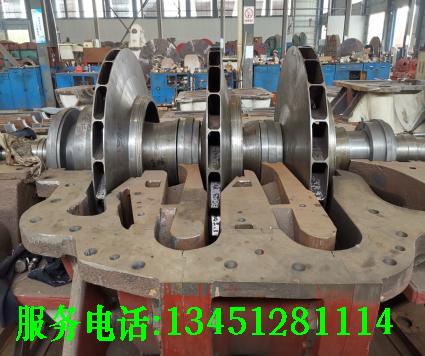

叶轮：
采用后向叶片设计，提高效率并降低磨损。

机壳：
钢板焊接结构，含进气箱、蜗壳及出风口，确保气流稳定。

轴承箱：
采用滑动轴承（需强制润滑），适用于高速、重载工况。

联轴器：
连接电机与风机轴，传递动力。

调节门：用于风量调节，可手动或电动控制。

3.2 滑动轴承特点
优点：承载能力强、耐高温、寿命长，适用于大功率风机。

维护要求：需定期检查润滑油质量、油压及轴承温度，防止烧瓦。

4. 关键配件说明
4.1叶轮
材质：通常采用Q345或16Mn耐磨钢，或堆焊耐磨层（如陶瓷涂层）。

动平衡：出厂前需进行G6.3级动平衡，确保运行平稳。

4.2 轴承系统
滑动轴承：


型号：可能为ZWB型（带油环润滑）或强制润滑型。

润滑方式：稀油润滑站供油，油压需稳定（通常0.1~0.3MPa）。

轴承温度监测：安装PT100温度传感器，超温报警（一般≤75℃）。

4.3 联轴器
常用弹性柱销联轴器或膜片联轴器，需定期检查对中及磨损情况。

4.4 调节装置
进口调节门：

类型：轴向或径向叶片式。

控制方式：手动、电动或气动。

4.5 密封系统
轴封：采用迷宫密封+气封，防止粉尘进入轴承箱。

5. 典型应用与选型建议
5.1 适用工况
二次除尘系统：适用于烧结机、电炉等高粉尘烟气处理。

风量范围：约20万~50万m³/h（具体取决于转速和叶轮尺寸）。

介质温度：≤250℃（高温型需特殊设计）。

5.2 选型注意事项
风量风压匹配：根据管网阻力计算，避免“大马拉小车”。

耐磨设计：高粉尘工况需选用耐磨叶轮或涂层。

轴承选型：滑动轴承适合长期连续运行，滚动轴承维护更简便。

6. 维护与故障处理
6.1 日常维护
润滑系统：定期换油（建议每3~6个月），检查油滤。

振动监测：使用振动仪检测，异常振动可能预示叶轮磨损或轴承故障。

6.2 常见故障
故障现象 可能原因 解决方案
轴承温度高 油路堵塞/油质劣化 清洗油路、换油
振动超标 叶轮积灰/动平衡失效 清灰或重新做动平衡
风量不足 调节门卡涩/皮带打滑 检查调节机构或张紧皮带
7. 结语
Y4-2X73№23F型离心风机凭借双进气、滑动轴承支撑等设计，在二次除尘领域表现优异。正确选型、定期维护是保障其长期稳定运行的关键。如需进一步技术咨询，欢迎联系作者。
