C665-1.1535/0.9135多级离心鼓风机解析及配件说明
作者：王军（13972989387）
关键词
多级离心鼓风机、C665-1.1535/0.9135、风机型号解析、风机结构、叶轮、轴承、密封装置、进排气系统

1. 引言
离心鼓风机是工业领域中广泛使用的气体输送设备，尤其在污水处理、化工、冶金、电力等行业发挥着重要作用。多级离心鼓风机因其高压力、大流量、运行稳定等特点，成为许多企业的首选设备。本文以C665-1.1535/0.9135多级离心鼓风机为例，解析其型号含义、结构特点及关键配件，帮助用户更好地理解和使用该设备。

2. 风机型号解析
2.1 型号命名规则
根据提供的参考（C100-1.81/1.01），C665-1.1535/0.9135的型号含义如下：
C665：表示该风机属于C系列多级离心鼓风机，额定流量为每分钟665立方米。
-1.1535：表示出风口压力为1.1535个大气压（表压）。
/0.9135：表示进风口压力为0.9135个大气压（绝对压力）。
如果型号中没有“/”及后续数字，则默认进风口压力为1个大气压（标准大气压）。
2.2 性能参数分析
流量：665 m³/min，适用于中大型工业应用。
出口压力：1.1535 atm（表压），即出口绝对压力≈2.1535 atm（1 atm + 1.1535 atm）。
进口压力：0.9135 atm（可能用于真空或低气压工况）。
压缩比：≈2.1535 / 0.9135 ≈ 2.36，说明该风机适用于较高压力比的工况。

3. 多级离心鼓风机的基本结构
多级离心鼓风机通常由以下几个主要部分组成：
3.1 机壳（蜗壳）
采用铸铁或钢板焊接结构，具有良好的刚性和气密性。
内部流道设计优化，减少气体流动损失。
3.2 叶轮（转子组件）
采用高强度合金钢或不锈钢制造，经过动平衡测试，确保高速运转平稳。
多级叶轮串联，每级叶轮逐级增压，最终达到所需出口压力。
3.3 轴承系统
采用滚动轴承或滑动轴承，配备润滑系统（油润滑或脂润滑）。
轴承座设计需考虑散热和振动控制。
3.4 密封装置
迷宫密封：用于级间密封，减少气体泄漏。
机械密封/油封：用于轴端密封，防止润滑油泄漏和外界气体进入。
3.5 进排气系统
进气管路通常配备消音器和过滤器，减少噪声和杂质进入。
排气管路可能配备止回阀和调节阀，防止气体倒流并控制流量。
3.6 驱动装置
通常由电动机驱动，通过联轴器与风机主轴连接。
部分大功率风机可能采用汽轮机或变频电机驱动，以提高能效。

4. 关键配件解析

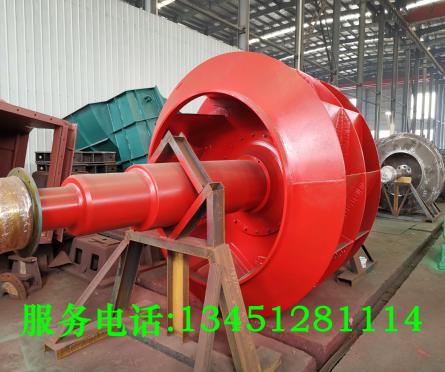

4.1叶轮
材质：通常采用高强度合金钢（如34CrNiMo6）或不锈钢（如304/316）。
动平衡：需进行G2.5级或更高精度的动平衡，避免高速运转时振动过大。
维护：定期检查叶轮磨损、腐蚀情况，必要时进行修复或更换。
4.2 轴承
滚动轴承：
适用于中小型风机，维护方便，但承载能力较低。
滑动轴承：
适用于大型高速风机，承载能力强，但需要良好的润滑系统。
润滑方式：可采用稀油循环润滑或油脂润滑，需定期检查油位和油质。
4.3 密封装置
迷宫密封：非接触式密封，适用于高速风机，但存在少量泄漏。
机械密封：适用于高压力或有害气体工况，密封效果更好，但维护成本较高。
4.4 联轴器
弹性联轴器：
可吸收部分振动，适用于中小型风机。
膜片联轴器：
适用于高精度传动，无磨损，寿命长。
4.5 控制系统
变频控制：通过调节电机转速控制风量，节能效果显著。
PLC监控：实时监测风机运行参数（压力、温度、振动等），提高安全性。

5. 常见故障及维护建议
5.1 振动过大
可能原因：叶轮不平衡、轴承磨损、联轴器对中不良。
解决方案：重新做动平衡、更换轴承、调整对中。
5.2 轴承温度过高
可能原因：润滑不良、轴承损坏、冷却系统故障。
解决方案：检查油路、更换润滑油或轴承、清理冷却器。
5.3 风量不足
可能原因：进气管堵塞、叶轮磨损、密封泄漏。
解决方案：清理过滤器、修复或更换叶轮、检查密封装置。

6. 结论
C665-1.1535/0.9135多级离心鼓风机是一款适用于中高压、大流量工况的高效风机，其结构设计合理，配件选型科学。通过正确理解其型号含义、结构特点及关键配件，用户可以更好地进行设备选型、运行维护和故障排查，从而提高风机的使用寿命和运行效率。
