AI700-1.428/1.02离心鼓风机解析及配件说明
作者：王军（13972989387）
关键词
离心鼓风机、悬臂单级鼓风机、AI700-1.428/1.02、风机型号解析、风机配件、鼓风机结构

1. 引言
离心鼓风机是工业领域中广泛应用的气体输送设备，具有高效、稳定、维护方便等特点。本文以AI700-1.428/1.02离心鼓风机为例，详细解析其型号含义、结构特点、工作原理及关键配件，帮助风机技术人员更好地理解和使用该设备。

2. 风机型号解析
离心鼓风机的型号通常包含流量、压力等关键参数。以AI700-1.428/1.02为例：
AI700：表示该风机属于AI系列悬臂单级鼓风机，流量为700 m³/min（每分钟700立方米）。
-1.428：表示出风口压力为1.428个大气压（表压）。
/1.02：表示进风口压力为1.02个大气压（绝对压力）。
如果型号中没有“/”及后续数字（如AI700-1.428），则表示进风口压力为标准大气压（1个大气压）。

3. AI700-1.428/1.02离心鼓风机结构及工作原理

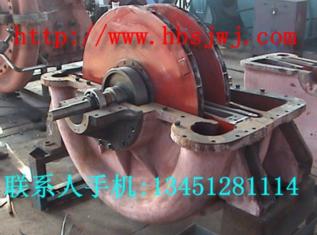

3.1 基本结构
悬臂单级离心鼓风机主要由以下部分组成：
1. 叶轮：
核心部件，高速旋转使气体获得动能。
2. 机壳：
收集并引导气流，通常采用蜗壳结构。

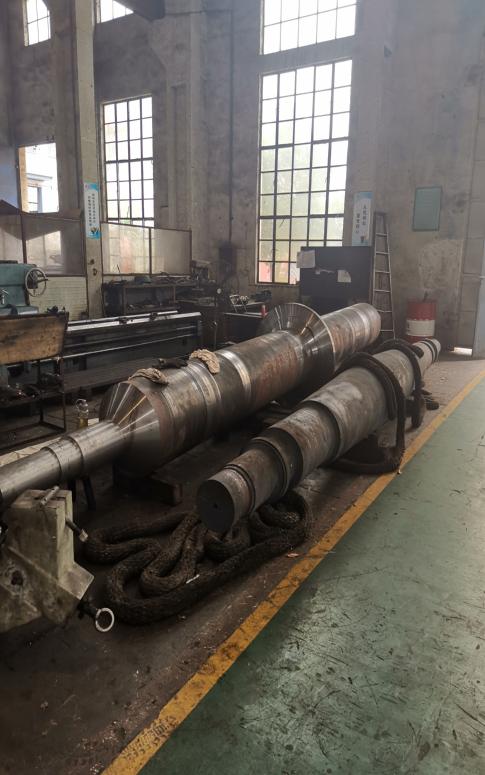

3. 主轴：支撑叶轮并传递电机动力。
4. 轴承箱：
支撑主轴，减少摩擦损耗。
5. 联轴器：
连接电机与风机主轴。
6. 密封装置：
防止气体泄漏，常见的有迷宫密封、机械密封等。
7. 进风口与出风口：分别连接进气管道和排气管道。
3.2 工作原理
1. 进气阶段：气体从进风口进入叶轮中心。
2. 增压阶段：叶轮高速旋转，气体在离心力作用下被加速并甩向叶轮外缘，动能增加。
3. 扩压阶段：高速气体进入蜗壳，流速降低，动能转化为压力能，最终从出风口排出。

4. 关键配件说明

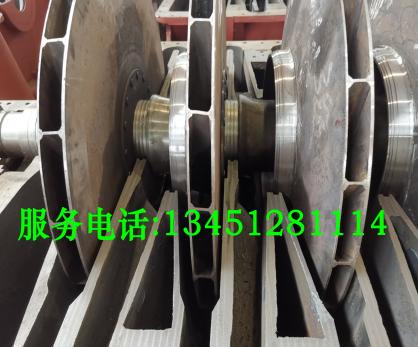

4.1叶轮
材质：通常采用高强度合金钢或不锈钢，以适应高速旋转和腐蚀性气体。
类型：后弯式、前弯式、径向式，AI700-1.428/1.02一般采用后弯式叶轮，效率较高。
4.2 轴承系统
轴承类型：采用高精度滚动轴承或滑动轴承，确保高速运转稳定性。
润滑方式：油润滑或脂润滑，需定期检查油位和油质。
4.3 密封装置
迷宫密封：适用于一般工况，结构简单，维护方便。
机械密封：适用于高压或有害气体，密封效果更好。
4.4 联轴器
弹性联轴器：
可吸收轻微振动，保护电机和风机轴系。
刚性联轴器：
适用于高精度对中要求场合。

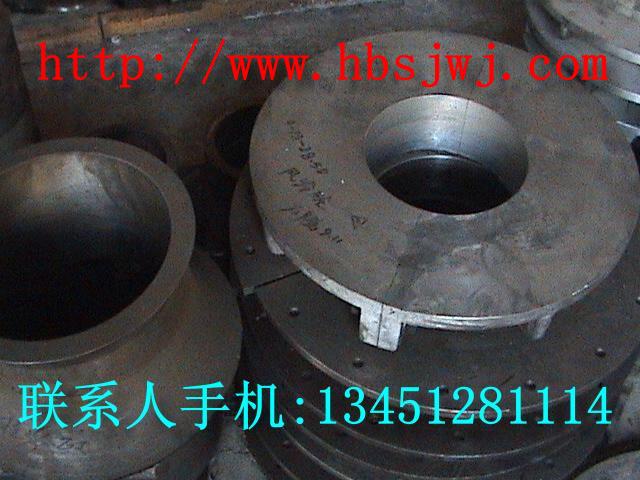

4.5 机壳与进出口法兰
机壳材质：铸铁或焊接钢结构，需具备足够的强度和耐腐蚀性。
法兰标准：通常采用ANSI或DIN标准，确保与管道匹配。

5. 维护与常见故障分析
5.1 日常维护
定期检查轴承温度（不超过75℃）。
检查振动值（一般≤4.5mm/s）。
润滑系统维护（定期更换润滑油）。
检查密封状况，防止气体泄漏。
5.2 常见故障及处理
故障现象 可能原因 解决方案
振动过大 叶轮不平衡、轴承磨损、对中不良 重新做动平衡、更换轴承、调整对中
风量不足 进风口堵塞、叶轮磨损、转速不足 清理进风口、更换叶轮、检查电机
轴承过热 润滑不良、轴承损坏、负载过大 补充润滑油、更换轴承、检查负载

6. 结论
AI700-1.428/1.02离心鼓风机作为高效气体输送设备，在污水处理、化工、冶金等行业应用广泛。了解其型号含义、结构特点及配件功能，有助于提高设备运行效率并延长使用寿命。合理的维护和故障排查能有效减少停机时间，确保生产稳定运行。
