AII1600-1.1261/0.9578离心鼓风机技术解析与配件说明
作者：王军（13972989387）
关键词
离心鼓风机、单级双支撑、AII1600、风机结构、叶轮、轴承、进出口压力、风机配件

1. 引言
离心鼓风机是工业领域广泛应用的气体输送设备，具有高效、稳定、低噪音等特点。本文以AII1600-1.1261/0.9578型号离心鼓风机为例，详细解析其结构、工作原理及关键配件，帮助风机技术人员深入了解该设备的设计特点及维护要点。

2. 风机型号解析
风机型号AII1600-1.1261/0.9578的具体含义如下：
AII1600：表示AII系列单级双支撑结构鼓风机，设计流量为1600立方米/分钟。
-1.1261：表示出风口压力为1.1261个大气压（表压）。
/0.9578：表示进风口压力为0.9578个大气压（表压），若没有该部分，则默认进风口压力为1个大气压（绝对压力）。
该型号表明该风机适用于中等压力、大流量的工况，如污水处理、冶金、化工等行业。

3. 单级双支撑结构特点
单级双支撑结构是离心鼓风机的常见设计，其核心特点是：
单级叶轮：
仅有一个叶轮进行气体压缩，结构简单，维护方便。
双支撑轴承：叶轮两端由轴承支撑，确保高速运转时的稳定性，减少振动和磨损。
3.1 主要结构组成
1. 机壳：
通常采用铸铁或钢板焊接，内部流道优化设计以减少气体流动损失。
2. 叶轮：
采用后弯式或前弯式叶片，材质一般为高强度合金钢或不锈钢，以适应不同介质。
3. 主轴：高精度加工，与叶轮、轴承配合，确保动平衡。

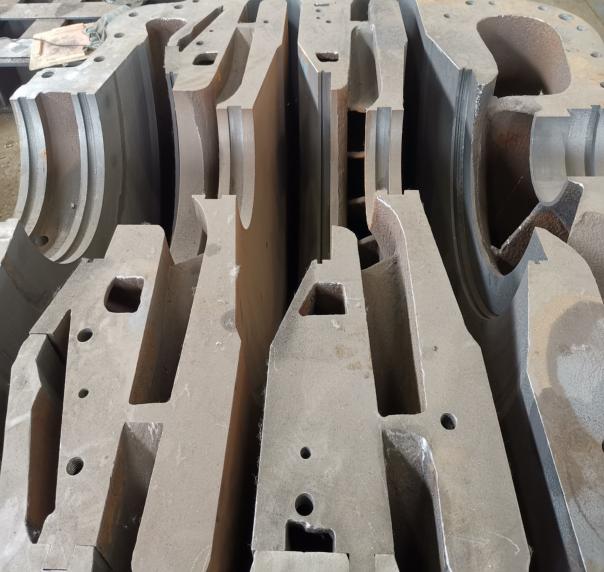

4. 轴承箱：
采用滚动轴承或滑动轴承，配备润滑系统，确保长期稳定运行。
5. 联轴器：
连接电机与风机，传递动力。

4. 风机关键配件解析

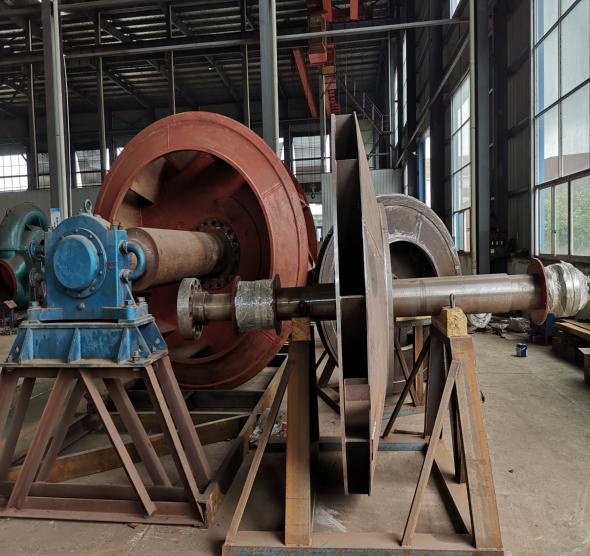

4.1叶轮
叶轮是离心鼓风机的核心部件，直接影响风机的效率和性能。
材质：通常采用16Mn、304不锈钢或钛合金，以适应腐蚀性气体或高温环境。
动平衡：出厂前需进行G2.5级动平衡测试，确保高速运转时振动小、噪音低。
4.2 轴承系统
双支撑轴承：一般采用调心滚子轴承或滑动轴承，以适应高转速（通常1500~3000rpm）。
润滑方式：可采用油脂润滑或强制油润滑，确保轴承寿命。
4.3 密封装置
迷宫密封：适用于一般工况，防止气体泄漏。
机械密封：用于有毒、易燃气体，确保零泄漏。
4.4 进出口调节阀
进口导叶调节：通过调整导叶角度控制流量，提高部分负荷效率。
出口蝶阀：用于调节系统压力，防止喘振。
4.5 联轴器
弹性联轴器：
吸收轻微不对中，减少振动传递。
膜片联轴器：
适用于高精度传动，无磨损。

5. 运行与维护要点
5.1 启动前检查
检查润滑油是否充足。
确认进出口阀门状态（启动时建议关闭出口阀，避免过载）。
检查联轴器对中情况。
5.2 运行监测
振动监测：使用振动传感器，确保振幅≤4.5mm/s。
温度监测：轴承温度≤75℃，电机温度≤90℃。
压力监测：确保进出口压力在额定范围内，避免喘振。
5.3 常见故障及处理
故障现象 可能原因 解决方案
振动过大 叶轮不平衡、轴承磨损 重新做动平衡、更换轴承
轴承高温 润滑不良、负荷过大 检查油路、调整负载
风量不足 滤网堵塞、皮带打滑 清洗滤网、调整皮带

6. 结论
AII1600-1.1261/0.9578离心鼓风机作为单级双支撑结构的典型代表，适用于大流量、中等压力工况。其叶轮、轴承、密封系统等关键配件的合理选型与维护，直接影响风机的运行效率与寿命。通过科学的运行管理，可确保设备长期稳定运行，降低维护成本。
