D1300-3.2/0.98多级高速离心鼓风机配件详解

作者：王军（139-7298-9387）

一、风机型号解析
在深入探讨D1300-3.2/0.98多级高速离心鼓风机的配件之前，首先需要明确该型号的含义。参照同系列D1000-1.283/0.933的命名规则：
D1300：表示D系列多级增速鼓风机，流量为每分钟1300立方米；
3.2/0.98：表示出风口压力为3.2个大气压，进风口压力为0.98个大气压。
该型号的风机通常用于高压气体输送场景，如污水处理、化工流程、冶金等行业。其核心特点是多级压缩设计，通过高速旋转的叶轮逐级增压，最终实现较高的出口压力。
二、主要配件名称及功能说明
多级高速离心鼓风机的结构复杂，配件众多。以下是D1300-3.2/0.98型号的主要配件及其功能说明：
1. 机壳（Casing）
机壳是风机的主体结构，通常由铸铁或铸钢制成，具有足够的强度和耐压性。多级离心鼓风机的机壳一般为水平剖分式，便于内部组件的安装与维护。
2. 叶轮（Impeller）

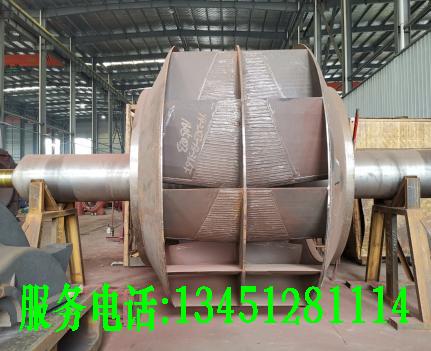

叶轮是风机的核心部件，负责将机械能转化为气体动能。D1300-3.2/0.98采用多级叶轮设计，通常为3-5级，每级叶轮的结构包括：
叶片（Blade）：一般为后弯式或前弯式设计，影响风机的效率和性能；
轮盘（Disk）：支撑叶片并传递旋转力；
轮盖（Shroud）：封闭叶轮，减少气体泄漏。
3. 主轴（Shaft）
主轴是连接电机与叶轮的关键部件，通常采用高强度合金钢制成，并经过精密动平衡测试，以确保高速运转时的稳定性。
4. 轴承（Bearing）
由于多级高速离心鼓风机转速较高（通常可达数千转/分钟），轴承的选择至关重要。主要分为：
径向轴承（Radial Bearing）：支撑主轴径向载荷；
推力轴承（Thrust Bearing）：承受轴向推力，防止叶轮窜动。
5. 增速齿轮箱（Gearbox）
部分高速离心鼓风机采用齿轮增速设计，以提高叶轮转速。齿轮箱通常包括：
高速齿轮（High-speed Gear）；
低速齿轮（Low-speed Gear）；
润滑系统（Lubrication System）。
6. 密封系统（Sealing System）
为防止气体泄漏，D1300-3.2/0.98采用多种密封方式：
迷宫密封（Labyrinth Seal）：用于级间密封；
机械密封（Mechanical Seal）：用于轴端密封；
干气密封（Dry Gas Seal）：适用于高压工况。
7. 进气口与出气口（Inlet & Outlet）
进气口通常配有导流装置（如进气导叶），以优化气流分布；出气口则与管道系统连接，确保气体顺利输送。
8. 冷却系统（Cooling System）
由于多级压缩会产生大量热量，风机通常配备：
级间冷却器（Intercooler）：降低气体温度，提高效率；
润滑油冷却器（Oil Cooler）：防止轴承过热。
9. 控制系统（Control System）
现代高速离心鼓风机通常配备智能控制系统，包括：
PLC控制单元：调节转速、压力等参数；
振动监测传感器：实时监测设备运行状态。
三、维护与常见故障
1. 定期维护项目
检查轴承润滑情况；
清理叶轮积灰；
测试密封性能；
校准控制系统。
2. 常见故障及处理
振动过大：可能由叶轮不平衡或轴承磨损引起，需重新做动平衡或更换轴承；
压力不足：检查密封是否泄漏，或叶轮是否磨损；
温度过高：检查冷却系统是否正常工作。
四、结语
D1300-3.2/0.98多级高速离心鼓风机是一种高效、高压的气体输送设备，其性能依赖于各个配件的精密配合。了解各部件名称及功能，有助于日常维护和故障排查，从而延长设备寿命，提高运行效率。
