离心风机基础知识及C160-1.35鼓风机配件详解
作者：王军（139-7298-9387）
一、离心风机基本原理
离心风机是一种依靠输入的机械能提高气体压力并排送气体的流体机械，属于从动的流体机械。其工作原理是通过叶轮高速旋转产生的离心力将气体加速，然后在蜗壳内将动能转换为压力能，从而实现气体的输送。
1.1 工作过程
离心风机的工作过程可分为以下几个阶段：
1. 吸气阶段：气体沿轴向进入叶轮
2. 加速阶段：叶轮叶片对气体做功，气体随叶轮高速旋转并获得动能
3. 增压阶段：气体离开叶轮进入蜗壳，速度降低，动能转化为压力能
4. 排气阶段：增压后的气体从蜗壳出口排出
1.2 主要性能参数
离心风机的主要性能参数包括：
流量(Q)：单位时间内通过风机的气体体积，单位通常为m³/min或m³/h
压力(P)：风机出口与进口的压力差，单位通常为Pa或atm
功率(N)：风机轴功率，单位通常为kW
效率(η)：风机有效功率与轴功率之比
转速(n)：叶轮旋转速度，单位通常为r/min
二、鼓风机型号解析
2.1 型号命名规则
以C160-1.35和C500-1.265为例：
"C"表示C系列多级离心鼓风机
"160"或"500"表示额定流量，单位为m³/min
"1.35"或"1.265"表示出风口压力，单位为大气压(atm)
注：进风口压力默认为1个大气压，通常省略不写。
2.2 C160-1.35鼓风机基本参数
根据型号可知：
系列：C系列多级离心鼓风机
额定流量：160m³/min
出风口压力：1.35atm(约136.89kPa)
进风口压力：1atm(标准大气压)
三、C160-1.35鼓风机主要配件及功能

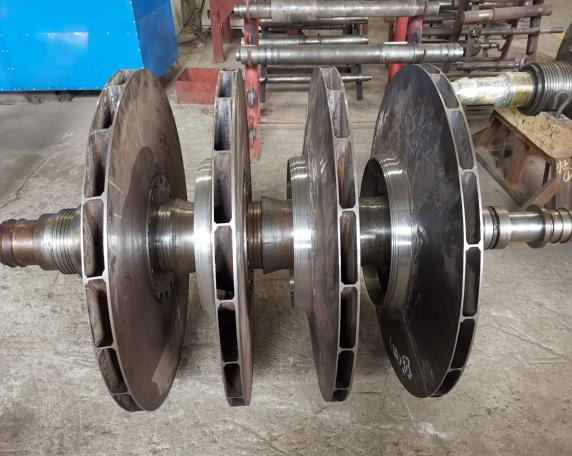

3.1 叶轮组件
叶轮是离心风机的核心部件，负责将机械能传递给气体。C160-1.35鼓风机的叶轮组件包括：
1. 叶轮：
通常采用后弯式叶片设计，材质多为高强度铝合金或不锈钢
2. 叶轮轴：连接电机与叶轮，传递扭矩，材质通常为优质碳钢或合金钢
3. 叶轮螺母：固定叶轮于轴上，防止松动
4. 平衡盘：用于多级叶轮的轴向力平衡
3.2 机壳组件
机壳是容纳叶轮并将气体导向出口的部件：
1. 进气室：引导气体均匀进入叶轮
2. 蜗壳：收集从叶轮排出的气体并将动能转化为压力能
3. 扩压器：在多级风机中连接各级叶轮，进一步将速度能转化为压力能
4. 出气口法兰：连接管道系统的法兰接口
3.3 轴承系统
轴承系统支撑转子并保证其平稳运转：
1. 径向轴承：承受转子径向载荷，通常采用滚动轴承或滑动轴承
2. 推力轴承：承受转子轴向载荷，在多级风机中尤为重要
3. 轴承座：固定轴承并保证对中精度
4. 轴承润滑系统：包括油池、油泵、冷却器等
3.4 密封系统
防止气体泄漏和润滑油进入流道：
1. 迷宫密封：用于级间和轴端密封，减少内部泄漏
2. 机械密封：用于特殊工况下的轴端密封
3. 气封：引入高压气体形成气幕阻止泄漏
3.5 联轴器
连接电机与风机轴，传递动力：
1. 弹性联轴器：
允许一定偏差并吸收振动
2. 膜片联轴器：
用于高精度传动
3. 联轴器罩：安全防护装置
3.6 底座与支架
支撑整个风机系统：
1. 风机底座：通常为铸铁或钢结构，保证稳定性
2. 电机支架：调整电机位置保证对中
3. 减震垫：减少振动传递
3.7 仪表与控制系统
监测和控制风机运行：
1. 压力表：监测进出口压力
2. 温度传感器：监测轴承和气体温度
3. 振动传感器：监测转子振动情况
4. 控制系统：包括PLC、变频器等
四、多级离心鼓风机特点
C160-1.35作为多级离心鼓风机，具有以下特点：
1. 多级增压：气体依次通过多个叶轮和扩压器，逐级增压
2. 高效率：通过合理设计各级参数实现最佳效率
3. 稳定运行：多级结构使压力波动小，运行平稳
4. 紧凑结构：多级叶轮同轴布置，结构紧凑
5. 宽工况范围：通过调节转速或进口导叶适应不同工况
五、离心风机的选型与维护
5.1 选型要点
1. 确定流量和压力需求：根据工艺要求确定基本参数
2. 考虑气体特性：包括温度、湿度、腐蚀性等
3. 选择适当型号：如C160-1.35满足160m³/min流量和1.35atm压力需求
4. 确定驱动方式：直联、皮带传动或齿轮增速
5. 考虑控制方式：定速运行或变频调节
5.2 日常维护
1. 定期检查：包括振动、温度、噪声等
2. 润滑管理：按时更换润滑油，保持油位
3. 密封检查：防止气体泄漏和润滑油污染
4. 叶轮清洁：防止积灰影响平衡
5. 对中检查：定期检查联轴器对中情况
六、常见故障及处理
6.1 振动过大
可能原因：
叶轮不平衡
轴承磨损
对中不良
基础松动
处理方法：
重新平衡叶轮
更换轴承
重新对中
紧固地脚螺栓
6.2 压力不足
可能原因：
进口过滤器堵塞
密封间隙过大
转速不足
叶轮磨损
处理方法：
清洁或更换过滤器
调整或更换密封
检查驱动系统
修复或更换叶轮
6.3 温度过高
可能原因：
润滑不良
冷却系统故障
过载运行
轴承损坏
处理方法：
检查润滑系统
修复冷却系统
调整运行工况
更换轴承
七、结语
离心风机作为工业生产中的重要设备，其性能直接影响生产效率和能源消耗。了解风机的基本原理、结构组成和维护要点，对于正确使用和维护C160-1.35等型号的鼓风机至关重要。通过科学的选型、规范的安装和及时的维护，可以确保风机长期稳定运行，为企业创造更大价值。
