W4-73№20D高温离心风机基础知识解析及配件说明
作者：王军（13972989387）
关键词
离心风机、高温风机、W4-73№20D、风机配件、叶轮直径、传动方式、风机选型

1. 引言
离心风机是工业领域广泛应用的关键设备，尤其在高温环境下，如冶金、化工、电力等行业，高温风机的性能直接影响生产效率和设备寿命。本文以W4-73№20D高温离心风机为例，详细解析其型号含义、结构特点、工作原理及关键配件，帮助用户更好地理解该风机的选型与应用。

2. W4-73№20D高温风机型号解析
2.1 型号命名规则
离心风机的型号通常由系列号、机号（叶轮直径）和传动方式组成。以W4-73№20D为例：
W4-73：表示该风机属于W4-73系列高温风机，适用于输送温度≤250℃的气体介质。
№20：表示叶轮直径为2000mm（即20×100mm）。
D：表示传动方式为D式传动，即悬臂支撑，电机直联传动。
2.2 传动方式说明
离心风机的传动方式通常采用以下标准（GB/T 1236标准）：
A式：电机直联传动（叶轮直接安装在电机轴上）。
B式：皮带传动（悬臂支撑，皮带轮在轴承外侧）。
C式：皮带传动（悬臂支撑，皮带轮在轴承内侧）。
D式：悬臂支撑，联轴器传动（电机与风机分离，通过联轴器连接）。
E式：双支撑，皮带轮外置。
F式：双支撑，联轴器传动。
W4-73№20D采用D式传动，适用于大功率、高转速工况，具有结构紧凑、传动效率高的特点。

3. W4-73№20D高温风机结构及工作原理
3.1 主要结构组成

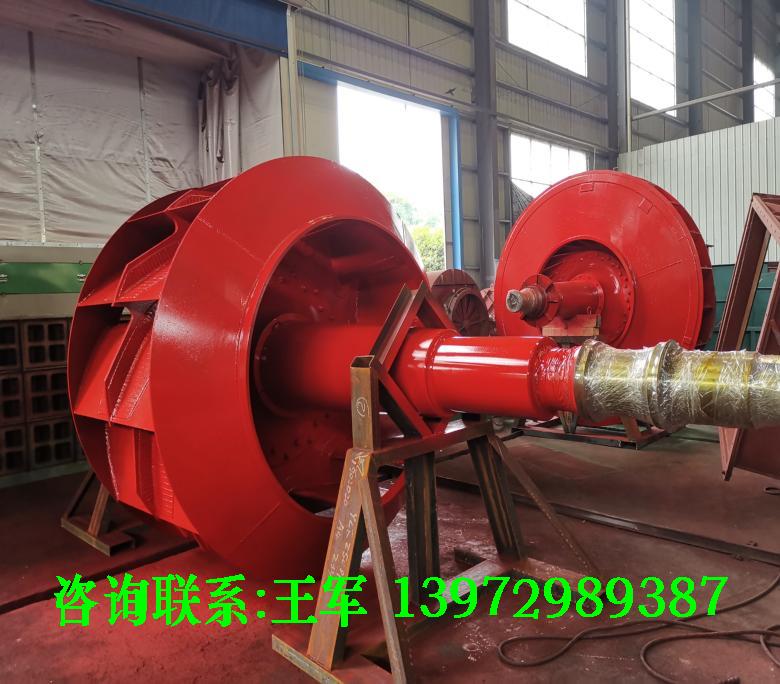

1. 叶轮：
采用后向弯曲叶片设计，保证高效气流输送，材质通常选用耐高温合金钢（如16Mn或304不锈钢）。
2. 机壳：
采用焊接结构，内衬耐磨耐高温材料，减少高温气体对风机的腐蚀。
3. 进风口：优化设计，减少进气涡流，提高风机效率。
4. 传动组：包括轴承箱、联轴器、电机等，确保稳定运行。
5. 调节门：用于调节风量，适应不同工况需求。
3.2 工作原理
离心风机基于离心力原理工作：
1. 电机驱动叶轮高速旋转（通常转速在500~3000r/min）。
2. 气体从进风口进入叶轮，在离心力作用下被加速并甩向机壳。
3. 气体在蜗壳内减速增压，最终从出风口排出。
W4-73№20D适用于高温气体输送，其叶轮和机壳需具备良好的耐热性能，通常采用冷却轴承或风冷结构以延长使用寿命。

4. 高温风机关键配件解析
4.1叶轮
材质：一般采用16Mn、304不锈钢或耐热合金钢，以适应≤250℃的高温环境。
动平衡：叶轮需进行高精度动平衡测试（G2.5级），避免振动超标影响运行稳定性。
4.2 轴承及润滑系统
轴承类型：选用耐高温轴承（如SKF或NSK品牌），并配备冷却装置（水冷或风冷）。
润滑方式：采用油脂润滑或循环油润滑，确保轴承在高温下正常运行。
4.3 联轴器
类型：弹性联轴器或膜片联轴器，用于缓冲振动，保护电机和风机轴系。
4.4 调节门（风门）
作用：调节风量，适应不同工况需求。
类型：轴向调节门或径向调节门，手动或电动控制可选。
4.5 机壳与密封
机壳材质：Q235钢板焊接，内衬耐火材料（如硅酸铝纤维）。
密封方式：采用迷宫密封或石墨密封，防止高温气体泄漏。

5. 高温风机的选型与维护
5.1 选型要点
1. 气体温度：≤250℃（超过需特殊设计）。
2. 风量 & 风压：根据系统需求计算，避免选型过大或过小。
3. 传动方式：大功率风机建议采用D式或F式传动。
4. 耐腐蚀性：若含腐蚀性气体，需选用不锈钢叶轮或防腐涂层。
5.2 维护保养
1. 定期检查轴承温度（≤80℃为正常）。
2. 润滑系统维护（定期更换润滑油）。
3. 叶轮清理：防止积灰影响动平衡。
4. 振动监测：使用振动仪检测，避免因磨损导致故障。

6. 结论
W4-73№20D高温离心风机凭借其耐高温、高效稳定的特点，广泛应用于冶金、化工等行业。了解其型号含义、结构组成及关键配件，有助于用户正确选型与维护，延长风机使用寿命，提高生产效率。
如需进一步技术咨询，欢迎联系作者：王军（13972989387）。
