AI(M)80-1.14/1.03悬臂单级煤气鼓风机解析及配件说明
作者：王军（13972989387）
关键词
离心鼓风机、悬臂风机、煤气加压机、风机配件、AI(M)80-1.14/1.03

1. 引言
离心鼓风机是工业领域广泛应用的关键设备，主要用于气体输送、加压及循环。在煤气输送系统中，离心鼓风机的作用尤为重要，其性能直接影响系统的稳定性和效率。本文以AI(M)80-1.14/1.03悬臂单级煤气鼓风机为例，解析其型号含义、结构特点、工作原理及关键配件，帮助风机技术人员更好地理解和维护该设备。

2. 风机型号解析
离心风机的型号通常包含流量、压力等重要参数，AI(M)80-1.14/1.03的具体含义如下：
AI(M)80：表示该风机属于AI(M)系列悬臂单级煤气加压机，流量为80立方米/分钟。
-1.14：表示出风口压力为1.14个大气压（表压）。
/1.03：表示进风口压力为1.03个大气压（若型号中无“/”，则默认进风口压力为1个大气压）。
该型号表明，该风机适用于煤气加压输送，进气压力略高于标准大气压（1.03 atm），排气压力提升至1.14 atm，适用于低压煤气输送系统。

3. 悬臂单级离心鼓风机结构特点
悬臂单级离心鼓风机采用单级叶轮+悬臂支撑结构，具有结构紧凑、运行稳定、维护方便等特点。
3.1 主要组成部分
1. 叶轮：
核心部件，采用后弯式或前弯式叶片设计，决定风机的风量和压力。
2. 机壳：
一般采用铸铁或焊接钢结构，内部流道优化设计以减少气体流动损失。
3. 主轴：采用高强度合金钢，确保高速旋转时的稳定性。
4. 轴承箱：
支撑主轴，采用滚动轴承或滑动轴承，配备润滑系统。
5. 联轴器：
连接电机与风机，传递动力。
6. 密封装置：
防止煤气泄漏，常见的有迷宫密封、机械密封或干气密封。
7. 进出口法兰：连接管道，确保气体顺畅流动。
3.2 悬臂结构优势
减少轴向载荷：叶轮安装在主轴一端，减少轴承负荷，提高寿命。
便于维护：拆卸叶轮时无需拆解整个风机，维修方便。
适用于高压比：单级叶轮设计可满足中低压应用，结构简单可靠。

4. 工作原理
离心鼓风机基于离心力原理工作：
1. 进气阶段：煤气从进风口进入叶轮中心。
2. 加速阶段：叶轮高速旋转（通常1000~6000 rpm），气体在离心力作用下被甩向叶轮外缘，动能增加。
3. 扩压阶段：高速气体进入蜗壳，流速降低，动能转化为静压能，压力提升。
4. 排气阶段：加压后的煤气从出风口排出，进入输送管道。

5. 关键配件解析

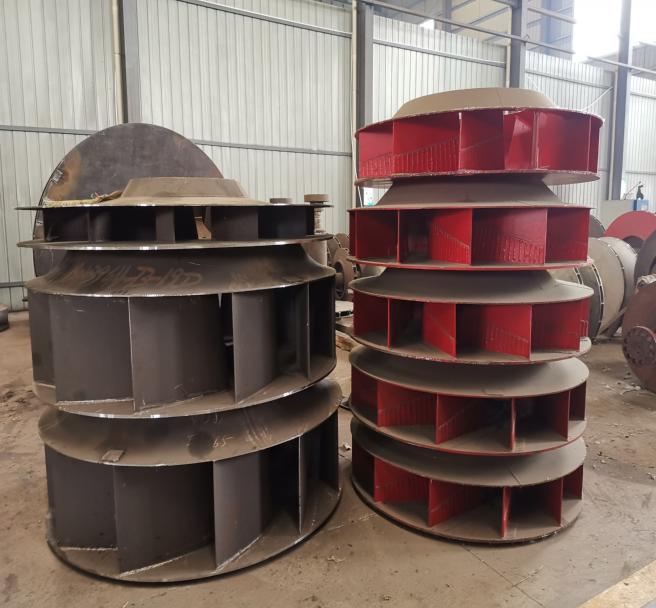

5.1叶轮
材质：通常采用不锈钢（如304、316）或合金钢，耐腐蚀、耐高温。
类型：后弯式（高效节能）、前弯式（高风量）、径向式（高压）。
动平衡：需进行精密动平衡测试，避免振动超标。
5.2 轴承系统
滚动轴承：
适用于中小型风机，维护简单。
滑动轴承：
适用于大型高速风机，承载能力更强。
润滑方式：可采用油脂润滑或强制油润滑。
5.3 密封装置
迷宫密封：非接触式，适用于低泄漏要求场景。
机械密封：接触式，密封效果好，但需定期维护。
干气密封：适用于易燃易爆气体（如煤气），零泄漏。
5.4 联轴器
弹性联轴器：
允许一定偏差，减少振动传递。
膜片联轴器：
高精度，适用于高速风机。
5.5 进出口消音器
降低气流噪声，符合环保要求。

6. 常见故障及维护建议
故障现象 可能原因 解决方案
振动大 叶轮不平衡、轴承磨损、对中不良 重新做动平衡、更换轴承、调整对中
压力不足 叶轮磨损、密封泄漏、转速不足 检查叶轮、更换密封、调整电机转速
异响 轴承损坏、异物进入 更换轴承、清理风机内部
温度过高 润滑不良、冷却不足 检查油路、增加冷却

7. 结语
AI(M)80-1.14/1.03悬臂单级煤气鼓风机凭借其高效、稳定的特点，广泛应用于煤气输送系统。了解其结构、工作原理及配件功能，有助于优化运行效率并延长设备寿命。在日常维护中，应重点关注叶轮、轴承和密封系统的状态，确保风机长期稳定运行。
