C170-1.7多级离心鼓风机技术解析及配件说明

作者：王军（139-7298-9387）

关键词
多级离心鼓风机、C170-1.7、燃烧炉鼓风机、风机型号解析、风机配件、叶轮、机壳、轴承、密封

1. 引言
离心鼓风机是工业领域广泛应用的关键设备，尤其在燃烧炉、污水处理、冶金、化工等行业中发挥着重要作用。本文以C170-1.7多级离心鼓风机为例，详细解析其型号含义、技术参数、结构特点及主要配件，帮助相关技术人员更好地理解和使用该设备。

2. 风机型号解析
离心鼓风机的型号通常包含流量、压力等重要参数。以C170-1.7为例：
C170：表示该风机属于C系列多级离心鼓风机，流量为170 m³/min（即每分钟输送170立方米气体）。
-1.7：表示出风口压力为1.7个大气压（绝对压力），即表压约为0.7 bar（1.7 - 1.0 = 0.7 bar）。
若型号为C100-1.81/1.01，则“/1.01”表示进风口压力为1.01个大气压，未标注时默认进风口压力为1个大气压。
该型号的风机适用于燃烧炉鼓风系统，提供稳定高压气流，确保燃料充分燃烧。

3. C170-1.7多级离心鼓风机技术说明
3.1 主要技术参数
参数名称 数值 单位
型号 C170-1.7 -
流量 170 m³/min
出口压力 1.7 atm（绝对压力）
进口压力 1.0 atm（默认）
转速 2950 rpm
功率 110 kW
介质 空气 -
适用温度 ≤80 ℃
3.2 结构特点
多级离心鼓风机通过多级叶轮串联提高气体压力，C170-1.7通常采用2~4级叶轮，每级叶轮增压约0.3~0.5 bar。主要结构包括：
1. 进风口：引导气体进入风机，通常配有消音器和过滤装置。
2. 叶轮：
核心部件，采用高强度合金钢或铝合金，经动平衡测试确保运行平稳。
3. 机壳：
铸铁或焊接钢结构，承受内部压力并减少振动。
4. 扩压器：将高速气流转换为静压，提高效率。
5. 轴承与润滑系统：支撑转子运转，采用稀油润滑或油脂润滑。
6. 密封装置：
防止气体泄漏，常用迷宫密封或机械密封。

4. 风机配件详解

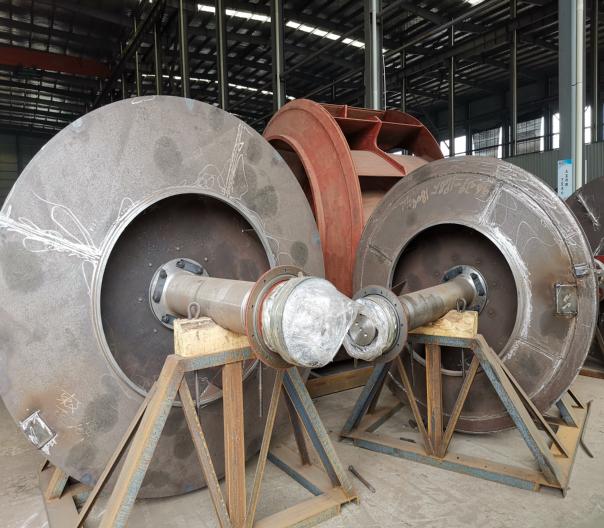

4.1叶轮
材质：通常为铝合金（低压力）或不锈钢/合金钢（高压力、高温工况）。
动平衡要求：G2.5级平衡，确保高速运转时振动小、噪音低。
维护：定期检查磨损、腐蚀情况，避免叶轮变形影响性能。
4.2 机壳
材质：铸铁（经济型）或焊接钢（耐高压）。
设计：采用水平剖分式，便于检修内部组件。
4.3 轴承
类型：滚动轴承（小型风机）或滑动轴承（大型高压风机）。
润滑方式：
稀油润滑：适用于高速重载工况，需定期更换润滑油。
油脂润滑：维护简单，但需定期补充润滑脂。
4.4 密封装置
迷宫密封：非接触式，适用于一般工况，寿命长但存在微量泄漏。
机械密封：零泄漏，适用于有毒、易燃气体，但维护成本较高。
4.5 联轴器
弹性联轴器：
吸收振动，保护电机和风机轴系。
维护要点：定期检查对中情况，避免因偏差导致轴承损坏。
4.6 控制系统
变频调速：根据工况调节转速，节能降耗。
压力/流量监测：安装传感器，实时监控运行状态。

5. 应用与维护建议
5.1 燃烧炉鼓风机的应用
C170-1.7适用于工业燃烧炉，提供稳定助燃空气，确保燃烧效率。需注意：
气体清洁度：进风过滤，避免粉尘损坏叶轮。
温度控制：高温气体需采用耐高温材质或冷却措施。
5.2 维护保养
1. 日常检查：振动、噪音、轴承温度是否正常。
2. 定期润滑：按厂家要求更换润滑油/脂。
3. 叶轮清理：防止积灰影响动平衡。
4. 密封检查：避免气体泄漏影响效率。

6. 结论
C170-1.7多级离心鼓风机凭借高效、稳定、耐用的特点，在燃烧炉等工业领域得到广泛应用。通过合理选型、正确维护，可显著延长设备寿命，提高运行效率。
