离心风机基础知识解析：AI650-1.2686/0.9186 型风机及其配件说明
作者：王军（139-7298-9387）
关键词
离心风机、造气炉风机、化铁炉风机、炼铁炉风机、合成炉风机、AI系列风机、风机配件、氧化气体输送、氮气输送、水蒸气输送
1. 离心风机概述
离心风机是一种广泛应用于工业气体输送的设备，其工作原理是通过叶轮高速旋转产生离心力，使气体获得动能和压力能，从而实现气体的输送或增压。离心风机在冶金、化工、电力、环保等行业中发挥着重要作用，特别是在造气炉、化铁炉、炼铁炉、合成炉等高温、高压、腐蚀性气体输送工况下，其性能直接影响生产效率。
本文以AI650-1.2686/0.9186型离心风机为例，详细解析其型号含义、结构特点、适用工况及关键配件，为相关技术人员提供参考。
2. AI650-1.2686/0.9186 型号解析
根据鼓风机型号命名规则（参考AI600-1.1/0.9），AI650-1.2686/0.9186 的含义如下：
"AI"：表示AI系列悬臂单级造气（化铁、炼铁、氧化）炉风机。
如果是"AII"系列，则表示单级双支撑结构风机，适用于更高负荷工况。
"650"：表示额定流量为650 m³/min（每分钟650立方米）。
"-1.2686"：表示出风口压力为1.2686个大气压（表压）。
"/0.9186"：表示进风口压力为0.9186个大气压（表压）。如果型号中没有“/”，则默认进风口压力为1个大气压（常压）。
2.1 适用工况
该风机主要用于：
造气炉：输送氧气、氮气等工艺气体。
化铁炉/炼铁炉：提供助燃空气或排放废气。
合成炉：输送水蒸气或其他反应气体。
其他工业场景：如化工、环保行业的气体增压输送。
2.2 性能特点
高压力比：出风口压力1.2686 atm，进风口压力0.9186 atm，适用于有一定背压的系统。
大流量：650 m³/min的流量可满足中大型工业炉的气体需求。
悬臂结构：单级叶轮设计，结构紧凑，维护方便。
3. 风机主要结构及配件说明
离心风机的主要结构包括机壳、叶轮、主轴、轴承箱、密封装置、联轴器、进/出风口等。以下对关键部件进行详细说明：

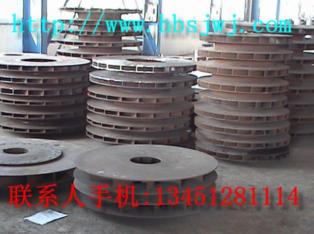

3.1叶轮
材质：通常采用不锈钢（如304、316）或合金钢，以适应高温、腐蚀性气体（如氧化气体、水蒸气）。
结构：后弯式或前弯式叶片设计，影响风机的效率和压力特性。
动平衡：高速旋转时需进行精密动平衡，避免振动超标。
3.2 机壳
材质：铸铁或焊接钢板，内衬耐磨/耐腐蚀涂层（如陶瓷涂层）。
设计：蜗壳式结构，确保气流平稳，减少能量损失。
3.3 轴承箱
轴承类型：采用调心滚子轴承或角接触轴承，以适应高速、重载工况。
润滑方式：油润滑或脂润滑，需定期检查油位和油质。
3.4 密封装置
迷宫密封：适用于一般气体输送，泄漏量较小。
机械密封：用于有毒、易燃气体（如氮气、氧气），确保零泄漏。
填料密封：适用于水蒸气等工况，需定期更换填料。
3.5 联轴器
弹性联轴器：
用于电机与风机的连接，可吸收轻微不对中。
膜片联轴器：
适用于高精度传动，耐高温、免维护。
3.6 进/出风口
进风口：通常配备调节风门（手动/电动），以控制进气量。
出风口：连接管道时需考虑膨胀节，避免热胀冷缩应力。
4. 风机的选型与维护
4.1 选型要点
流量与压力匹配：根据工艺需求选择合适参数，避免“大马拉小车”或超负荷运行。
气体性质：腐蚀性气体（如氧化气体）需选用耐腐蚀材质。
环境温度：高温工况（如炼铁炉）需考虑轴承冷却措施。
4.2 维护保养
定期检查：轴承温度、振动、润滑情况。
叶轮清理：防止积灰或结垢影响动平衡。
密封更换：发现泄漏及时处理，避免气体外泄或外界空气进入。
5. 结论
AI650-1.2686/0.9186
型离心风机是一款适用于造气炉、化铁炉、炼铁炉、合成炉等工业场景的高效气体输送设备。其悬臂单级结构、高压力比和大流量特性使其在复杂工况下表现优异。合理选型、正确安装和定期维护是确保风机长期稳定运行的关键。浮选（选矿）风机基础知识与C85-1.26型号深度解析
