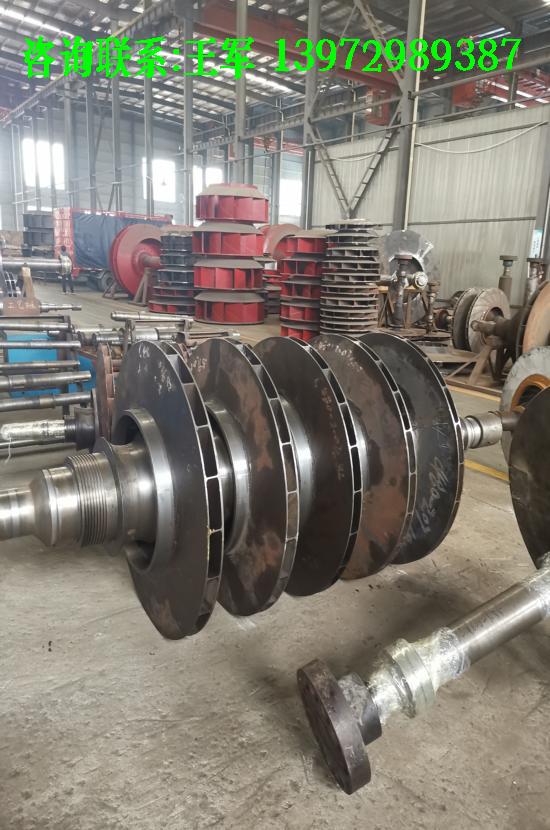

多级离心鼓风机C500-1.3（滚动轴承）技术解析及配件说明 作者：王军（139-7298-9387） 关键词 多级离心鼓风机、C500-1.3、滚动轴承、风机型号解析、风机配件、流量、压力、叶轮、轴承润滑 1. 引言 离心风机是工业领域广泛应用的气体输送设备，其中多级离心鼓风机因其高压力、大流量特性，在污水处理、冶金、化工等行业占据重要地位。本文以C500-1.3（滚动轴承）为例，解析其型号含义、结构特点及关键配件，帮助用户更好地理解和使用该设备。 2. 多级离心鼓风机型号解析 2.1 型号命名规则 多级离心鼓风机的型号通常包含系列代号、流量、出/进口压力等信息，以C500-1.3为例： C500：表示C系列多级离心鼓风机，额定流量为500 m³/min（每分钟500立方米）。 -1.3：表示出风口压力为1.3个大气压（即0.3MPa表压）。 （滚动轴承）：表示该风机采用滚动轴承支撑，而非滑动轴承。 对比参考型号C100-1.81/1.01： C100：流量100 m³/min。 -1.81：出风口压力1.81个大气压。 /1.01：进风口压力1.01个大气压（若未标注，默认1个大气压）。 2.2 C500-1.3（滚动轴承）技术参数 参数 数值 说明 型号 C500-1.3 多级离心鼓风机 流量 500 m³/min 每分钟输送气体体积 出口压力 1.3 atm 相对压力0.3MPa 进口压力 1 atm 标准大气压 轴承类型 滚动轴承 高转速、低摩擦 驱动方式 电机直联/皮带传动 根据工况选择 3. 多级离心鼓风机结构解析 多级离心鼓风机主要由机壳、叶轮、轴承系统、密封装置、联轴器等组成，C500-1.3采用滚动轴承支撑，具有以下特点： 3.1 机壳 采用铸铁或焊接钢结构，确保高强度、低振动。 内部流道优化，减少气体流动损失。 3.2叶轮 多级串联设计（通常2~4级），每级叶轮增压，最终达到1.3 atm出口压力。 材质：铝合金或不锈钢，耐腐蚀、高转速适应性好。 3.3 轴承系统（滚动轴承） 优点：摩擦小、维护简单、适合高转速（通常≤6000 rpm）。 润滑方式：油脂润滑或强制油润滑，需定期检查润滑状态。 3.4 密封装置 迷宫密封：防止气体泄漏，适用于洁净气体。 机械密封：用于有毒、易燃气体，密封性更好。 3.5 联轴器 弹性联轴器： 减少振动传递，保护电机和风机轴系。 4. 风机配件说明 多级离心鼓风机的运行稳定性依赖于关键配件的质量与维护，以下是C500-1.3的主要配件： 4.1叶轮 作用：核心增压部件，决定风机流量和压力。 维护要点：定期检查动平衡，防止磨损或腐蚀。 4.2 轴承（滚动轴承） 型号：通常选用SKF/FAG等品牌，如NU系列圆柱滚子轴承。 维护：每运行3000小时补充润滑脂，避免过热损坏。 4.3 润滑系统 油脂润滑：适用于中小型风机，维护简单。 油站润滑：大型风机采用强制循环油润滑，需监控油压和油温。 4.4 进出口消音器 作用：降低气流噪声，符合环保标准。 4.5 控制系统 变频调节：通过调整电机转速控制流量，节能高效。 压力传感器：实时监测出口压力，防止超压运行。 5. 常见故障及处理 故障现象 可能原因 解决方案 轴承过热 润滑不足、轴承损坏 补充润滑脂或更换轴承 振动过大 叶轮不平衡、轴承磨损 重新做动平衡或更换轴承 压力不足 密封泄漏、叶轮磨损 检查密封或更换叶轮 6. 结论 C500-1.3（滚动轴承）作为一款高效多级离心鼓风机，适用于中高压气体输送场景。其滚动轴承设计降低了维护难度，但需定期检查润滑和振动情况。合理选型、正确维护可大幅延长风机寿命，确保稳定运行。 特殊气体风机C(T)438-1.80多级型号解析与配件维修指南 离心风机基础知识及AI200-1.12/0.913型号配件详解 煤气风机AI(M)152-1.1665/0.9728技术详解与应用维护指南 硫酸风机基础知识：以AI(SO₂)350-1.35为例的全面解析 多级离心鼓风机C300-1.255(滚动轴承)解析及配件说明 风机选型参考:AI505-1.0347/0.9327离心鼓风机技术说明 稀土矿提纯风机D(XT)511-2.0型号解析与配件修理指南 水蒸汽离心鼓风机基础知识及型号C(H2O)1040-2.44解析 稀土矿提纯风机D(XT)998-2.51型号解析与配件修理指南 特殊气体风机：C(T)2376-1.35型号解析及配件修理指南 煤气风机基础知识及型号C(M)1000-1.344/0.934详解 重稀土镥(Lu)提纯专用风机：D(Lu)2633-2.82型高速高压多级离心鼓风机技术详解 离心风机基础知识解析：C370-1.221/0.911造气（化铁、炼铁、氧化）炉风机详解 特殊气体风机：以C(T)1349-1.20型号为例的全面解析 离心风机气体动力学基础与风筒内关键参数的精密测量：微压计原理与应用深度解析 轻稀土(铈组稀土)镧(La)提纯风机D(La)1441-2.30技术解析与行业应用 离心风机基础知识解析：G4-73№18D(3)型风机配件详解 金属铁(Fe)提纯矿选风机：D(Fe)2940-2.9型高速高压离心鼓风机技术详述 烧结专用风机SJ1600-1.033/0.928基础知识解析 C800-1.34/0.93离心风机基础知识解析及其在二氧化硫气体输送中的应用 离心风机基础知识解析：AI800-1.1164/0.9164 造气炉风机详解 硫酸风机基础知识详解：以AI(SO₂)1100-1.153/0.897型号为核心 C550-1.336/0.612多级离心鼓风机技术解析及配件说明 重稀土钬(Ho)提纯专用风机技术详解:以D(Ho)2484-1.33型高速高压多级离心鼓风机为核心 轻稀土(铈组稀土)镧(La)提纯专用离心鼓风机技术详述与应用探析 |
||||||||||||
