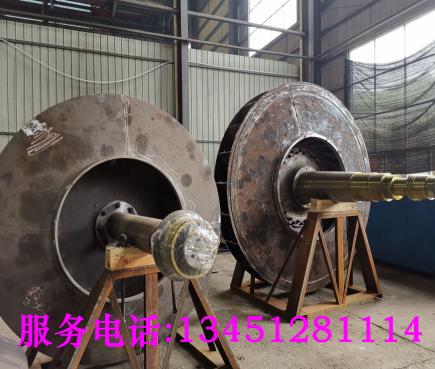

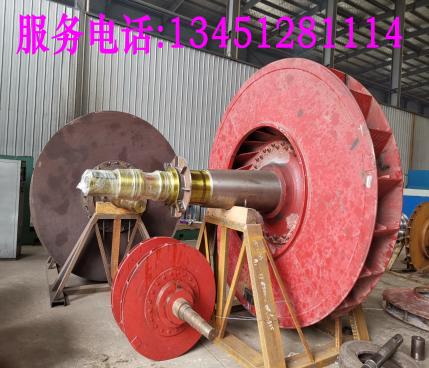

AI700-1.2型悬臂单级单支撑离心鼓风机技术解析及应用 作者：王军（139-7298-9387） 关键词 离心鼓风机、悬臂风机、单级单支撑、AI700-1.2、风机配件、气体输送、污水处理、冶金鼓风 1. 引言 离心风机作为工业气体输送的核心设备，广泛应用于污水处理、冶金、化工、电力等行业。其中，悬臂单级单支撑离心风机因其结构紧凑、运行稳定、维护方便等特点，成为中小流量气体输送的首选。本文以AI700-1.2型离心鼓风机为例，详细介绍其结构特点、使用范围及关键配件，并结合行业应用进行解析。 2. AI700-1.2型离心鼓风机概述 AI700-1.2属于悬臂单级单支撑离心鼓风机，适用于中高压气体输送。其型号含义解析如下： “AI700”：单级悬臂风机，流量700m³/min（参考AI440型流量440m³/min）。 “1.2”：出口压力1.2个大气压（即1.2×101.325kPa≈121.59kPa）。 进风口压力：若未标注（如无“/0.987”），则默认进风口压力为1个大气压（101.325kPa）。 2.1 主要技术参数 参数 数值 型号 AI700-1.2 流量 700m³/min 出口压力 1.2atm（121.59kPa） 进风口压力 1atm（默认） 结构形式 悬臂单级单支撑 适用气体 空气、CO₂、N₂、O₂、惰性气体等 3. 结构特点与工作原理 3.1 悬臂单级单支撑结构 悬臂设计：叶轮安装在主轴一端，轴承仅在一侧支撑，结构紧凑，适用于中小流量风机。 单级压缩：气体仅经过一次叶轮加速和扩压，效率适中，适用于中低压场合。 单支撑轴承：采用高精度滚动轴承或滑动轴承，减少摩擦损耗，提高运行稳定性。 3.2 工作原理 进气阶段：气体经进风口进入叶轮中心。 加速阶段：叶轮高速旋转，气体受离心力作用被甩向叶轮外缘，动能增加。 扩压阶段：高速气体进入蜗壳，动能转化为静压能，最终从出风口排出。 4. 使用范围 AI700-1.2型风机适用于多种工业气体输送，典型应用包括： 4.1 污水处理曝气供氧 作用：向生化池提供氧气，促进微生物降解有机物。 优势：流量稳定，耐腐蚀设计（可选不锈钢或涂层叶轮）。 4.2 冶金工业高炉鼓风 作用：为高炉冶炼提供高压空气或富氧气体。 要求：耐高温（需加装冷却系统），抗粉尘磨损。 4.3 化工气体输送 适用气体：CO₂、N₂、O₂、H₂等，需防爆设计（如ATEX认证）。 案例：合成氨、甲醇生产中的循环气增压。 4.4 电力行业烟气脱硫 作用：输送石灰石浆液或排放处理后的洁净烟气。 材质要求：耐磨、耐腐蚀（如玻璃钢或钛合金蜗壳）。 4.5 其他应用 浮选洗煤、水泥窑助燃风、选矿气体输送等。 5. 风机配件解析 AI700-1.2型风机的核心配件包括： 5.1叶轮 材质：碳钢（Q235）、不锈钢（304/316）、铝合金（轻量化需求）。 类型：后向叶片（高效）、前向叶片（高压）。 5.2 轴承与润滑系统 轴承类型：深沟球轴承（轻载）、圆锥滚子轴承（重载）。 润滑方式：油脂润滑（免维护）、强制油润滑（高速高压工况）。 5.3 蜗壳与进出口法兰 蜗壳：铸铁（HT250）、焊接钢板（大型风机）。 法兰标准：GB/T 9119（国标）、ANSI（美标）。 5.4 联轴器与电机 联轴器： 弹性柱销联轴器（减振）、膜片联轴器（高精度对中）。 电机功率：根据流量和压力计算，通常配用160~250kW电机。 5.5 控制系统 变频调速：适应流量变化，节能运行。 压力/温度监测：安装传感器，防止喘振和过热。 6. 对比其他风机型号 型号 类型 流量(m³/min) 压力(atm) 特点 C220 多级 220 1.14 高压，适用于化工造气 D350 高速高压 350 2.5+ 高转速，精密轴承 AI440 单级悬臂 440 1.0 中小流量，结构简单 S860 单级双支撑 860 1.8 大流量，稳定性高 AII1250 双支撑 1250 2.0 重型工业应用 7. 结语 AI700-1.2型悬臂单级单支撑离心鼓风机凭借其合理的结构设计和广泛的应用适应性，成为工业气体输送的重要设备。用户在选择时需结合流量、压力、介质特性等因素，并定期维护关键配件（如叶轮、轴承）以确保长期稳定运行。 高压离心鼓风机：AI500-1.1143-0.8943型号解析与维修指南 AI(SO2)530-1.2035/1.03离心鼓风机解析及配件说明 石灰窑离心风机SHC450-2.009/0.989解析及配件说明 《2000D-IBB24高温离心式鼓风机配件详解及G4-72№7.7D型号解析》 《AI700-1.2064/1.0064悬臂单级离心鼓风机技术解析与配件说明》 高压离心鼓风机：SHC100-1.2</span>与SHC120-1.2型号解析及配件与修理指南 离心风机基础知识与AI(M)50-1.296煤气加压风机解析 硫酸风机基础知识详解：以S(SO₂)2350-1.179-0.75型号为例 特殊气体煤气风机基础知识解析：以C(M)300-1.36型号为例 水蒸汽离心鼓风机基础知识与C(H2O)2717-1.96型号解析 C275-2.0473-1.0273多级离心风机技术解析及应用 硫酸离心鼓风机基础知识与应用解析:以AII1150-1.26/0.91型为例 特殊气体煤气风机基础知识解析：以C(M)1292-2.58型号为核心 重稀土镱(Yb)提纯专用风机技术详解:以D(Yb)296-2.25型离心鼓风机为核心 离心风机基础知识解析：AII(SO2)1650-1.1811/1.0587（滑动轴承-风机轴瓦） |
||||||||||||
