AI(SO2)700-1.213/0.958离心鼓风机解析及配件说明
作者：王军（139-7298-9387）
关键词
离心鼓风机、硫酸风机、二氧化硫输送、AI(SO2)700、风机配件、压力参数、叶轮、机壳、密封系统
1. 离心风机基础概述
离心风机是一种依靠旋转叶轮对气体做功，使其获得动能和压力能的流体机械。在硫酸工业中，离心风机主要用于输送含有二氧化硫（SO&8322;）的腐蚀性气体，因此对材料选择、结构设计和密封性能有较高要求。
1.1 离心风机的工作原理
离心风机的工作原理基于离心力作用，气体从进风口进入叶轮，在高速旋转的叶轮作用下获得动能，随后在蜗壳内减速增压，最终从出风口排出。其主要特点是流量稳定、压力范围广，适用于化工、冶金、环保等行业。
1.2 硫酸风机的特殊性
硫酸风机主要用于输送含SO&8322;的高温、腐蚀性气体，因此需采用耐腐蚀材料（如316L不锈钢、钛合金或特种合金）制造，并配备防腐涂层或衬里。此外，密封系统需严密，防止有毒气体泄漏。
2. AI(SO2)700-1.213/0.958离心鼓风机型号解析
2.1 型号含义
根据参考型号“AI(SO2)800-1.283/0.933”的解释，我们可以对“AI(SO2)700-1.213/0.958”进行如下解析：
“AI(SO2)”：表示AI系列悬臂单级硫酸风机（“AII(SO2)”代表双支撑结构）。
“700”：表示额定流量为700 m³/min（即每分钟输送700立方米气体）。
“-1.213”：表示出口压力为1.213个大气压（表压）。
“/0.958”：表示进口压力为0.958个大气压（若没有“/”则默认进口压力为1个大气压）。
2.2 主要技术参数
参数 数值 说明
型号 AI(SO2)700-1.213/0.958 单级悬臂式硫酸风机
流量 700 m³/min 每分钟输送气体量
出口压力 1.213 atm 出口绝对压力
进口压力 0.958 atm 进口绝对压力
适用介质 SO&8322;气体 含二氧化硫的腐蚀性气体
结构类型 悬臂单级 叶轮悬臂支撑，单级压缩
2.3 结构特点
悬臂式设计：叶轮安装在轴的一端，结构紧凑，适用于中小流量工况。
耐腐蚀材料：叶轮、机壳等关键部件采用316L不锈钢或钛合金，提高抗腐蚀能力。
高效密封：采用机械密封+氮气密封组合，防止SO&8322;泄漏。
冷却系统：轴承和电机配备冷却装置，确保高温工况下的稳定运行。
3. 风机主要配件及功能说明

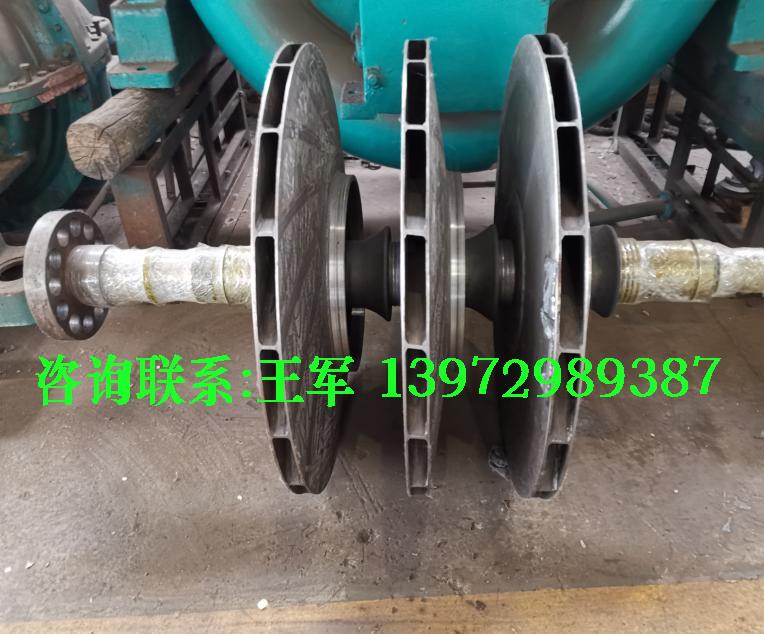

3.1叶轮
材质：316L不锈钢或特种合金，耐SO&8322;腐蚀。
结构：后弯式或前弯式叶片，影响风机的效率和压力特性。
动平衡：需进行高精度动平衡测试，确保高速运转时的稳定性。
3.2 机壳（蜗壳）
材质：铸铁内衬防腐涂层或整体不锈钢制造。
功能：收集叶轮排出的气体并降低流速，提高静压。
3.3 轴承与润滑系统
轴承类型：采用高精度滚动轴承或滑动轴承，适应高速运转。
润滑方式：稀油润滑或油脂润滑，需定期维护。
3.4 密封系统
机械密封：防止气体泄漏，适用于高压工况。
氮气密封：向密封腔注入氮气，形成气障，阻止SO&8322;外泄。
3.5 联轴器
类型：弹性联轴器或膜片联轴器，用于连接电机与风机轴，减少振动传递。
3.6 进出口法兰
标准：采用ANSI或DIN标准法兰，便于管道连接。
防腐处理：法兰面需做防腐处理，防止气体腐蚀。
3.7 控制系统
变频调节：通过变频器调整电机转速，实现流量和压力的精确控制。
监测仪表：配备压力、温度、振动传感器，实时监控运行状态。
4. 维护与故障处理
4.1 日常维护
定期检查轴承温度和振动情况。
检查密封系统是否泄漏，及时补充氮气（如采用氮气密封）。
清理叶轮和机壳内的积灰或腐蚀产物。
4.2 常见故障及处理
故障现象 可能原因 解决方案
振动过大 叶轮不平衡、轴承磨损 重新做动平衡，更换轴承
压力下降 密封失效、叶轮腐蚀 检查密封系统，更换受损叶轮
轴承过热 润滑不足、冷却失效 补充润滑油，检查冷却系统
气体泄漏 机械密封损坏 更换密封件，检查氮气压力
5. 结论
AI(SO2)700-1.213/0.958离心鼓风机是专为硫酸工业设计的耐腐蚀风机，具有高压力、耐腐蚀、密封可靠等特点。合理选型、正确维护和及时更换易损件是保证其长期稳定运行的关键。特殊气体风机基础知识解析：以C(T)2264-2.98型号为核心
