离心高压通风机G9-19№16D(热风炉助燃风机)配件详解

作者：王军（139-7298-9387）

一、离心风机型号解析
在深入探讨G9-19№16D风机配件前，需明确其型号含义（参考G4-72№7.7D的命名规则）：
G9-19：代表风机系列型号，"G"表示锅炉用离心通风机，"9"指压力系数×10后的整数，"19"表示比转速。
№16：机号，叶轮直径为16分米（即1600mm）。
D式传动：电动机通过联轴器直接驱动风机叶轮（直联传动）。

二、G9-19№16D主要配件及功能

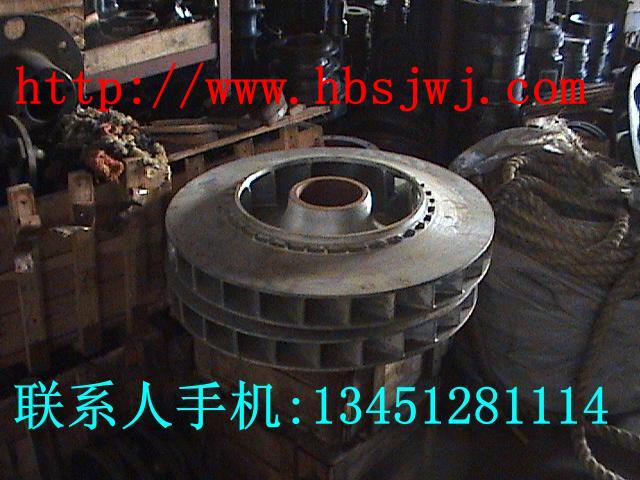

1. 叶轮组件
核心部件，由前盘、后盘、叶片及轮毂焊接而成：
叶片型式：后向圆弧叶片（G9-19系列特点），确保高压性能。
材质：通常为Q345或16Mn耐磨钢（热风炉工况需耐温）。
动平衡等级：不低于G6.3级，需定期校验。
2. 机壳（蜗壳）
结构：螺旋形蜗壳，采用Q235钢板焊接，内壁可能加衬耐磨层。
出口方向：可根据需求设计为0°~270°（每15°可调）。
3. 进风口（集流器）
锥弧形设计：减少进气紊流，提高效率。
法兰接口：标准法兰连接管道，常用PN6压力等级。
4. 传动组
D式传动配置：
主轴：45钢调质处理，轴承档高频淬火。
轴承箱：
脂润滑或强制润滑（视功率而定），标配温度传感器。
联轴器：
弹性柱销联轴器（如HL型），补偿轴向偏差。
5. 调节门（可选）
轴向进风调节门：叶片开度0°~90°，用于流量调节。
执行机构：手动、电动或气动驱动。
6. 电机安装底座
减震设计：橡胶减震器或弹簧减震台座（针对大功率机型）。

三、关键配件技术参数（示例）
配件名称 规格参数 备注
叶轮直径 1600mm 实测偏差≤±2mm
主轴轴承 22338CC/W33（双列调心滚子轴承） SKF/NSK品牌
联轴器 HL8型 扭矩传递能力≥5000N·m
进风口法兰 DN800 PN6 GB/T 9119标准

四、维护要点
1. 叶轮磨损检查：热风炉烟气含尘时，需每3个月测厚。
2. 轴承温度监控：正常运行温度≤75℃（环境温度40℃下）。
3. 振动值标准：≤4.6mm/s（IS10816-3标准）。

五、选型延伸
同系列不同机号配件差异：
№12.5D：叶轮直径1250mm，主轴轴承改用22232。
№20D：需配置液压耦合器启动（功率＞220kW时）。

结语
掌握G9-19№16D风机的配件组成与维护要点，可显著提升热风炉系统稳定性。如需技术交流，欢迎联系作者。
