离心高压通风机G9-28I№17D配件名称详解
作者：王军（139-7298-9387）
一、离心风机型号解析
在深入了解G9-28I№17D风机配件前，需明确其型号含义：
G9-28：代表风机系列型号，其中"G"表示锅炉离心通风机，"9"表示压力系数为0.9，"28"表示比转速为28。
I：表示该风机为单吸入结构（若为II则表示双吸入）。
№17：机号，代表叶轮直径为17分米（即1700mm）。
D：传动方式，指电动机通过联轴器直接驱动风机（对照A/B/C/F等传动形式）。
对比示例：G4-72№7.7D中，"G4-72"为通用型离心通风机，"№7.7"为770mm叶轮直径，"D"为联轴器直连传动。

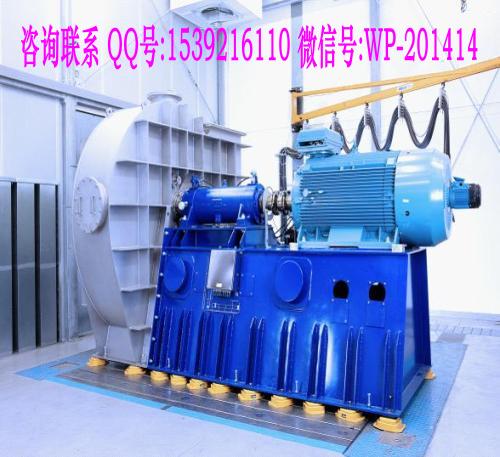

二、G9-28I№17D主要配件及功能说明
1. 叶轮组件
叶轮：
由16片后向机翼型叶片焊接于轮盘与轮盖之间，材质通常为Q345或16Mn，是产生风压的核心部件。
轮盘/轮盖：支撑叶片结构，轮盘与主轴连接，轮盖形成气体流道密封。
主轴：40Cr合金钢材质，传递电机扭矩，需动态平衡校验（残余不平衡量≤5g·cm）。
2. 机壳部分
蜗壳：Q235钢板焊接而成，螺旋形扩压结构，将动能转化为静压。
进风口：锥弧形集流器，减少入口气流涡流损失，法兰标准为GB/T 9119。
出风口：标配法兰安装面，角度可调（0°~225°间隔45°定位）。
3. 传动系统
轴承座：采用脂润滑的滚动轴承（型号NU216ECP/C3），带温度监测接口。
联轴器：
弹性柱销联轴器（ML7型），补偿轴向偏差±0.3mm。
电机安装板：可调节滑轨结构，便于皮带张紧（D式传动无此部件）。
4. 密封与支撑
轴封：迷宫密封+羊毛毡组合，泄漏量＜0.5m³/min（@10kPa压差）。
底座框架：槽钢焊接整体结构，地脚螺栓孔距标注为680×520mm。
三、关键配件技术参数
配件名称 规格参数 材质/标准
叶轮总成 Φ1700×680mm（外径×宽度） Q345B+16Mn
主轴 Φ120×1560mm，调质硬度HB240-280 40Cr
轴承 SKF NU216ECP/C3（寿命＞60,000h） 瑞典SKF
联轴器 ML7-45×84/45×84 GB/T 5014-2017
进出口法兰 PN6 DN800（螺栓孔16-Φ22） GB/T 9119-2010
四、维护注意事项
1. 叶轮动平衡：每运行4000小时需现场动平衡校验（ISO1940 G2.5级）。
2. 轴承润滑：使用3锂基脂，每运行1500小时补充20g。
3. 振动监测：壳体振动速度有效值≤4.5mm/s（GB/T 1236-2017）。
五、选型扩展说明
同系列不同机号配件差异：
№12.5D：叶轮直径1250mm，配套电机功率≤160kW
№20D：叶轮直径2000mm，需分体式蜗壳设计
结语
掌握G9-28I№17D风机的配件组成与技术要点，对设备选型、维护及故障排查具有重要指导意义。如需进一步技术交流，欢迎联系作者。
