离心风机基础知识解析以C(M)800-1.32煤气鼓风机为例

作者：王军（139-7298-9387）

一、离心风机概述
离心风机是利用旋转叶轮将机械能转换为气体压力能和动能的关键设备，广泛应用于冶金、化工、电力等行业的煤气输送系统。其工作原理基于离心力作用：当叶轮高速旋转时，气体从轴向进入，经叶轮加速后沿径向甩出，最终通过蜗壳将动能转化为静压能。
根据介质特性（如煤气含尘、腐蚀性等），离心风机在材质选择、密封形式和结构设计上有显著差异。煤气鼓风机作为特种离心风机，需具备防爆、耐腐蚀和稳定加压能力。

二、型号命名规则解析
以C(M)800-1.32为例：
C(M)800：C(M)系列多级离心煤气加压机，额定流量为800立方米/分钟；
1.32：出口绝对压力为1.32个大气压（即表压约0.32bar）。
对比型号C(M)1000-1.283/0.933的补充说明：
1.283/0.933：出口压力1.283atm，进口压力0.933atm（通常用于负压工况）。

三、C(M)800-1.32煤气鼓风机核心配件详解
1. 叶轮组件

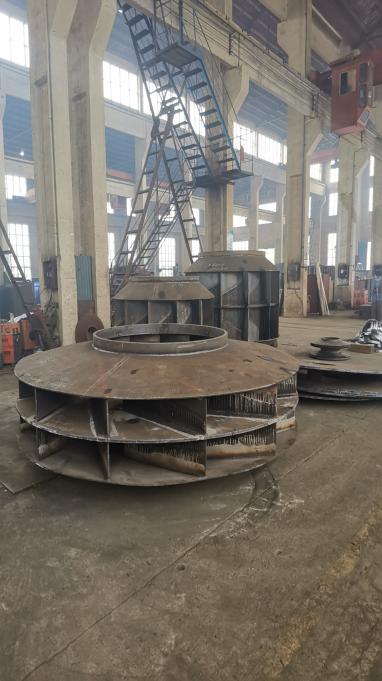

叶轮：
采用后向叶片设计，材质为304不锈钢或16MnCr5合金钢，经动平衡测试（G6.3级）；
主轴：42CrMo锻钢，调质处理，轴端配备键槽用于联轴器连接；
叶轮锁紧螺母：防松脱结构，确保高速运转稳定性。
2. 蜗壳与进气室
蜗壳：铸铁HT250或Q235B焊接件，内壁涂耐磨涂层，扩散角设计优化压力恢复；
进气室：带导流板结构，减少进气涡流损失。
3. 密封系统
迷宫密封：用于轴端，非接触式设计，间隙控制在0.2~0.3mm；
氮气吹扫密封：针对煤气泄漏风险，通入氮气形成气幕阻隔；
机械密封（选配）：双端面集装式，适用于高压工况。
4. 轴承与润滑
支撑轴承：双列调心滚子轴承（型号22232CC/W33），承受径向载荷；
推力轴承：角接触球轴承（7314BDB），平衡轴向力；
润滑系统：强制油站供油，含油泵、冷却器和过滤器。
5. 联轴器与对中
膜片联轴器：
传递扭矩同时补偿轴向/径向偏差，减振性能优异；
对中要求：径向偏差≤0.05mm，角度偏差≤0.02mm/m。
6. 监测与安全附件
振动传感器：安装在轴承座，监测速度值（≤4.5mm/s为合格）；
温度探头：PT100测温，轴承温度报警阈值85℃；
泄爆阀：设定压力为1.5倍工作压力，防止超压爆炸。

四、选型与维护要点
1. 选型依据：需综合流量、压力、介质温度（通常≤200℃）及含尘量（≤50mg/m³）；
2. 安装要求：基础混凝土标号C30以上，预埋地脚螺栓二次灌浆；
3. 日常维护：
每周检查油位及滤芯；
每月测试振动数据；
年度大修时检查叶轮磨损与动平衡。

五、常见故障处理
故障现象 可能原因 解决方案
振动超标 叶轮积灰/轴承磨损 清理叶轮或更换轴承
压力波动 进口滤网堵塞 清洗或更换滤网
轴承温度高 润滑油变质或不足 换油或补充至标准油位

结语
掌握离心风机的结构原理与配件功能，是保障煤气输送系统稳定运行的基础。对于C(M)800-1.32等型号，需特别关注密封可靠性与防爆设计。如有技术咨询，欢迎联系作者。
