离心风机基础知识及SJ6500型号配件详解
作者：王军（139-7298-9387）
一、离心风机基本原理
离心风机是一种依靠输入的机械能提高气体压力并排送气体的流体机械，它广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却等领域。
1.1 工作原理
离心风机的工作原理与离心泵相似，当叶轮随轴旋转时，叶片间的气体也随叶轮旋转而获得离心力，并使气体从叶片间的开口处甩出。被甩出的气体挤入机壳，于是机壳内的气体压强增高，最后被导向出口排出。气体被甩出后，叶轮中心部分的压强降低，外界气体就能从风机的吸入口通过叶轮前盘中央的孔口吸入，源源不断地输送气体。
1.2 主要性能参数
离心风机的主要性能参数包括：
流量(Q)：单位时间内通过风机的气体体积，单位为m³/min或m³/h
全压(P)：风机出口截面与进口截面上气体全压之差，单位为Pa或kPa
功率(N)：风机轴功率，单位为kW
效率(η)：风机有效功率与轴功率之比
转速(n)：风机叶轮旋转速度，单位为r/min
1.3 分类方式
离心风机按压力可分为：
低压离心风机：全压≤1000Pa
中压离心风机：1000Pa<全压≤3000Pa
高压离心风机：3000Pa<全压≤15000Pa
按用途可分为：
通用离心风机
烧结风机
锅炉引风机
煤粉风机等
二、鼓风机型号解析
2.1 型号命名规则
以SJ2000-1.033/0.913为例：
"SJ2000"表示SJ系列烧结风机，流量为每分钟2000立方米
"1.033/0.913"表示出风口压力1.033个大气压，进风口压力0.913个大气压
2.2 SJ6500-1.033-0873型号解读
根据上述命名规则：
"SJ6500"表示该风机属于SJ系列烧结风机，流量为每分钟6500立方米
"1.033"表示出风口压力为1.033个大气压(约104.7kPa)
"0873"可能是该风机的设计序号或版本号
三、SJ6500-1.033-0873风机主要配件说明

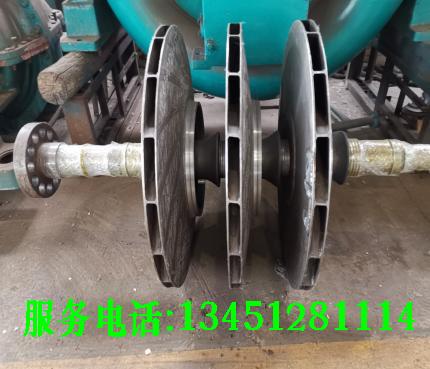

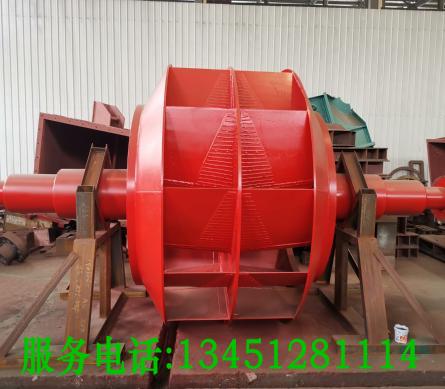

3.1 叶轮组件
叶轮是离心风机的核心部件，直接影响风机性能：
1. 叶轮：
采用高强度合金钢焊接结构，经过精密动平衡校正
2. 叶片：后弯式叶片设计，数量通常为12-16片
3. 轮盖：保护叶片并引导气流
4. 轮盘：支撑叶片的主要结构
3.2 机壳组件
1. 进气室：引导气体均匀进入叶轮，通常为锥形结构
2. 蜗壳：收集从叶轮出来的气体并将其导向出口，采用螺旋形设计
3. 出口法兰：与管道连接的标准法兰接口
4. 检查门：便于内部检查和维护
3.3 轴承系统
1. 主轴承：通常采用滚动轴承(如SKF或NSK品牌)
2. 轴承座：铸铁材质，带有冷却水套
3. 轴承润滑系统：包括油池、油位计和加油孔
4. 轴承温度传感器：监测轴承运行温度
3.4 密封系统
1. 轴封：防止气体泄漏，常用迷宫密封或碳环密封
2. 气封：在高压区设置的额外密封装置
3. 密封气系统：提供清洁气体防止粉尘进入轴承
3.5 传动系统
1. 联轴器：
连接电机和风机轴，常用弹性柱销联轴器
2. 轴：高强度合金钢材质，经调质热处理
3. 皮带轮：如采用皮带传动时使用(该型号通常为直联)
3.6 调节装置
1. 进口导叶：调节风量的主要装置
2. 执行机构：电动或气动执行器，控制导叶开度
3. 连杆机构：将执行器动作传递至导叶
3.7 监测系统
1. 振动传感器：监测风机振动情况
2. 温度传感器：监测轴承和电机温度
3. 压力传感器：监测进出口压力
4. 流量计：监测实际风量
四、离心风机的选型与使用
4.1 选型要点
1. 确定用途：明确是用于通风、工艺气体输送还是其他特殊用途
2. 计算风量：根据工艺需求计算所需风量
3. 确定压力：考虑系统阻力确定所需压力
4. 介质特性：了解气体成分、温度、含尘量等
5. 安装环境：考虑空间限制、防爆要求等
4.2 安装注意事项
1. 基础要求：混凝土基础需足够坚固，预留地脚螺栓孔
2. 对中检查：电机与风机轴对中偏差不超过0.05mm
3. 管道连接：进出口管道应设置柔性接头减少振动传递
4. 防护装置：安装防护罩等安全设施
4.3 运行维护
1. 启动前检查：
检查润滑油油位和质量
手动盘车确认无卡阻
检查各紧固件是否松动
2. 日常维护：
定期检查轴承温度和振动
定期补充或更换润滑油
定期检查密封状况
3. 定期保养：
每半年检查叶轮磨损情况
每年检查轴承间隙
定期校准监测仪表
五、常见故障及处理
5.1 振动过大
可能原因：
叶轮积灰或磨损不均匀
轴承损坏
地脚螺栓松动
对中不良
处理方法：
清理或更换叶轮
更换轴承
紧固地脚螺栓
重新对中
5.2 轴承温度高
可能原因：
润滑油不足或变质
轴承损坏
冷却系统故障
处理方法：
补充或更换润滑油
更换轴承
检查冷却水系统
5.3 风量不足
可能原因：
进口滤网堵塞
叶轮磨损
管道泄漏
转速不足
处理方法：
清洗或更换滤网
更换叶轮
检查管道密封
检查电机和电源
六、烧结风机的特殊要求
作为SJ系列烧结风机，SJ6500-1.033-0873在设计上有一些特殊考虑：
1. 耐磨设计：
叶轮叶片采用耐磨衬板
蜗壳内衬耐磨陶瓷
2. 防腐处理：
表面喷涂防腐涂料
关键部件采用不锈钢材质
3. 高温适应性：
轴承设有冷却系统
采用耐高温密封材料
4. 防振措施：
加强型轴承座设计
设置减振基础
七、技术发展趋势
1. 高效化：通过CFD优化设计提高效率
2. 智能化：集成更多传感器和远程监控功能
3. 材料进步：采用更耐磨耐腐蚀的新材料
4. 节能设计：变频驱动和先进控制系统应用
5. 模块化：便于快速维护和部件更换
结语
离心风机作为工业生产中的重要设备，其性能直接影响生产效率和能源消耗。了解风机的基本原理、结构组成和维护要点，对于正确选型、合理使用和及时维护至关重要。SJ6500-1.033-0873作为大流量烧结风机，在设计和配件选择上都有特殊考虑，需要根据实际工况进行针对性维护，才能保证其长期稳定运行。
