《G5-51№15.4D干燥离心风机技术解析与配件说明》

作者：王军（139-7298-9387）

一、离心风机基础概述
离心风机作为工业领域广泛应用的流体机械，其核心原理是通过叶轮旋转产生的离心力对气体进行加压和输送。根据用途不同可分为送风机、引风机、排尘风机等类型。G5-51系列是专为干燥工艺设计的高效离心风机，适用于温度≤250℃、含尘量≤150mg/m³的工况。
1.1 基本结构组成
离心风机主要由以下部件构成：
叶轮：
核心做功部件，通过叶片形状（后向/前向/径向）决定性能特性
机壳：
螺旋形蜗壳结构，将动能转化为静压
进风口：收敛式设计减少入口涡流损失
传动组：轴承箱、联轴器、皮带轮等传动部件
调节门：用于流量控制的入口导叶装置
电机：根据传动方式匹配的动力源
二、G5-51№15.4D型号深度解析
2.1 型号命名规则
参照GB/T 1236标准，该型号分解如下：
G5-51：G系列第五代设计，比转速51（中压风机范畴）
№15.4：叶轮直径1540mm（精确值1540±2mm）
D式传动：悬臂支撑，联轴器直联传动（结构示意见下图）
text
复制
下载
电机
│
↓
联轴器→轴承箱→叶轮（悬臂结构）
2.2 关键性能参数（典型工况）
参数 数值范围 备注
流量 45000-80000m³/h 可调叶片控制
全压 3500-5000Pa 静压占比≥85%
转速 1450rpm 4极电机标准转速
效率 ≥82% 最高效率点工况
噪声 ≤85dB(A) 1m距离测量值
2.3 材料选用规范
叶轮：
16Mn钢板激光切割焊接（防腐需做喷铝处理）
机壳：
Q235-A+内衬耐磨陶瓷片（磨损区厚度≥6mm）
主轴：45钢调质处理（HB220-250）
密封：迷宫式+石墨环双重密封（耐温250℃）
三、核心配件技术说明

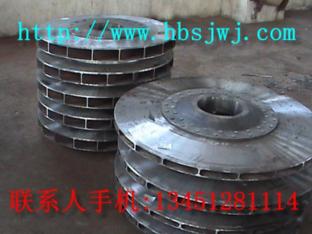

3.1 叶轮总成（组件号FZ-051-154）
叶片型式：12片后向单板叶片（出口角45°）
动平衡等级：G4.0级（残余不平衡量≤15g·mm/kg）
维修标准：磨损量超过原厚度30%需更换
3.2 轴承组配置
采用双列调心滚子轴承（型号22324CC/W33），具有：
自动调心功能（允许偏差≤0.5°）
油脂润滑（每月补充美孚Polyrex EM油脂）
温度监控点（报警值85℃，停机值95℃）

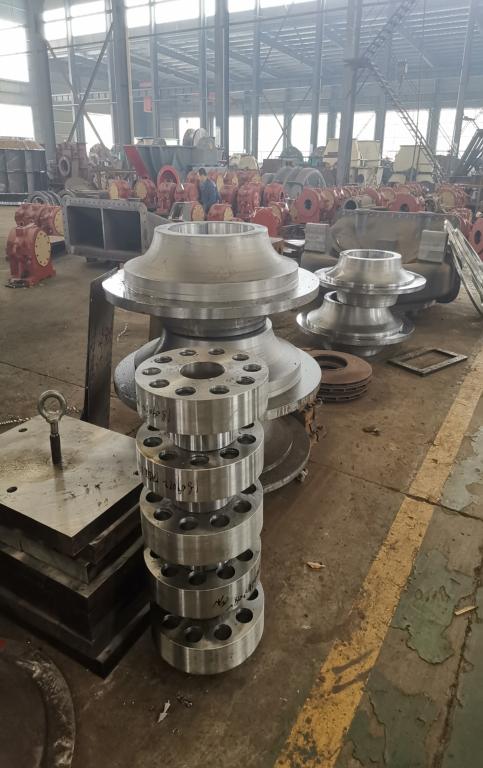

3.3 联轴器选型
弹性柱销联轴器（ML7型）特点：
补偿轴向偏差±0.3mm，径向±0.15mm
尼龙销柱更换周期：运行20000小时
3.4 进口调节门（型号TJ-51D）
叶片数量：11片扇形叶片
调节范围：0-90°（全关至全开）
执行机构：电动执行器（防护等级IP65）
四、安装与维护要点
4.1 安装基准要求
1. 基础混凝土强度≥C25，水平度0.1mm/m
2. 进出口管道需设弹性接头（减震补偿）
3. 电机对中偏差：径向≤0.05mm，角度≤0.02mm/m
4.2 日常维护周期表
项目 周期 检查内容
振动检测 每日 轴承座振动值≤4.5mm/s
油脂更换 6个月 排出旧脂直至新脂溢出
螺栓紧固 3个月 重点检查地脚螺栓
叶轮积灰清理 1年 停机后高压气枪吹扫
五、典型故障处理指南
5.1 振动超标（＞7.1mm/s）
原因排查顺序：
1. 叶轮积灰/磨损不平衡
2. 轴承间隙过大（径向游隙＞0.2mm）
3. 基础螺栓松动
处理方案：做现场动平衡（配重误差≤5g）
5.2 轴承温度异常
当温升超过40℃（环境温度基准）时：
1. 检查润滑脂是否氧化变质
2. 确认冷却风机是否正常运行
3. 检测轴承预紧力（轴向间隙0.08-0.12mm）
六、技术升级方向
针对G5-51№15.4D的优化建议：
1. 变频改造：加装变频器（建议ABB ACS880系列）可实现15-40%节电
2. 智能监测：安装振动+温度无线传感器（如SKF IMx-8系统）
3. 耐磨强化：叶片堆焊碳化钨（寿命延长3-5倍）
