AI630-1.26/0.9悬臂单级硫酸离心风机解析及配件说明

作者：王军（139-7298-9387）

关键词
离心风机、硫酸风机、悬臂单级、AI630-1.26/0.9、滑动轴承、风机配件、风机型号解析

1. 引言
离心风机是工业领域广泛应用的气体输送设备，尤其在硫酸生产等高腐蚀性环境中，对风机的材质、结构及性能要求极高。本文以AI630-1.26/0.9（滑动轴承）悬臂单级硫酸风机为例，解析其型号含义、结构特点及关键配件，帮助用户更好地理解和使用该设备。

2. 风机型号解析
2.1 AI630-1.26/0.9型号含义
参考AI550-1.104/0.784的解释，AI630-1.26/0.9的含义如下：
AI630：AI系列悬臂单级硫酸风机，流量为630 m³/min（每分钟630立方米）。
-1.26：出风口压力为1.26个大气压（表压）。
/0.9：进风口压力为0.9个大气压（表压），若没有此部分则表示进风口压力为1个大气压（标准大气压）。
该型号表明，该风机适用于硫酸等腐蚀性气体输送，流量较大，且进、出口压力较高，适用于化工、冶金等行业。
2.2 悬臂单级结构特点
悬臂式设计：叶轮安装在电机轴的一端，结构紧凑，便于维护。
单级叶轮：
仅一级叶轮增压，适用于中等压力需求。
滑动轴承：
采用滑动轴承支撑，承载能力强，适用于高转速、高负荷工况。

3. 风机主要结构及工作原理
3.1 主要结构组成
1. 叶轮：
采用耐腐蚀合金材质（如316L、904L或钛合金），叶片为后向式或径向式设计，确保高效气体输送。
2. 机壳：
通常采用碳钢内衬防腐材料（如PTFE、橡胶衬里）或整体不锈钢结构，防止硫酸腐蚀。
3. 进风口与出风口：进风口采用收敛式设计，出风口为蜗壳扩散结构，优化气流分布。
4. 主轴与轴承箱：
主轴采用高强度合金钢，轴承箱内安装滑动轴承，确保高速运转稳定性。
5. 密封系统：采用机械密封或填料密封，防止硫酸气体泄漏。
6. 联轴器：
连接电机与风机，传递动力。
3.2 工作原理
电机驱动叶轮高速旋转，气体从进风口进入，在离心力作用下加速并增压，最终通过蜗壳出风口排出。由于硫酸介质的强腐蚀性，风机各部件需具备优异的耐腐蚀性能。

4. 关键配件说明

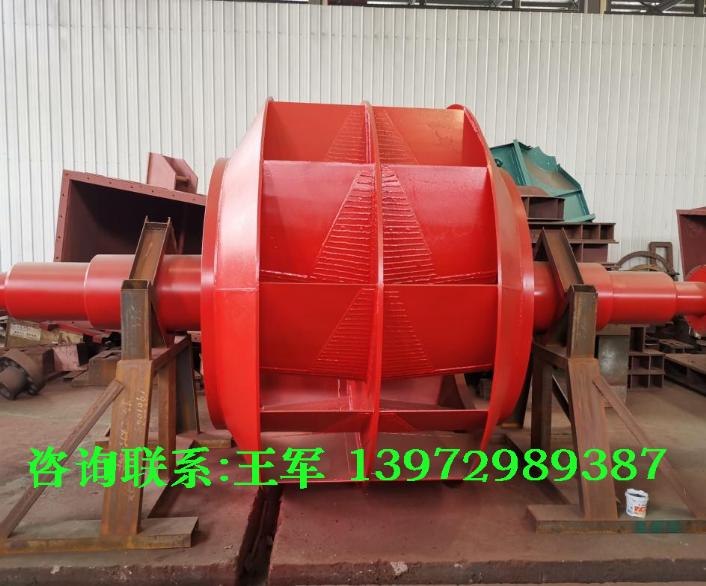

4.1叶轮
材质：316L不锈钢、哈氏合金或钛合金，耐硫酸腐蚀。
动平衡：需进行高精度动平衡测试，确保运行平稳。
4.2 滑动轴承
类型：可倾瓦轴承或圆柱轴承，油润滑冷却。
特点：承载能力强，适用于高转速（通常>3000 rpm）。
维护：需定期检查油质、油温，防止磨损。
4.3 密封系统
机械密封：适用于高压、高腐蚀环境，减少泄漏。
填料密封：成本较低，但需定期更换填料。
4.4 联轴器
类型：弹性联轴器或膜片联轴器，减少振动传递。
4.5 机壳与衬里
碳钢+衬里：经济型方案，衬里可采用PTFE或橡胶。
全合金结构：如316L不锈钢，适用于高浓度硫酸环境。

5. 选型与维护建议
5.1 选型要点
1. 流量与压力匹配：根据工艺需求选择合适型号。
2. 材质选择：硫酸浓度不同，需选用不同耐腐蚀材料。
3. 轴承类型：高转速建议采用滑动轴承，低转速可选滚动轴承。
5.2 维护保养
1. 定期检查轴承润滑：确保油位、油质正常。
2. 监测振动与温度：异常振动可能预示叶轮不平衡或轴承磨损。
3. 密封系统维护：防止硫酸泄漏，延长设备寿命。

6. 结论
AI630-1.26/0.9悬臂单级硫酸风机是一款适用于高腐蚀性气体输送的高效设备，其滑动轴承设计确保了高转速下的稳定运行。合理选型、正确维护可显著提高风机寿命，降低故障率。
